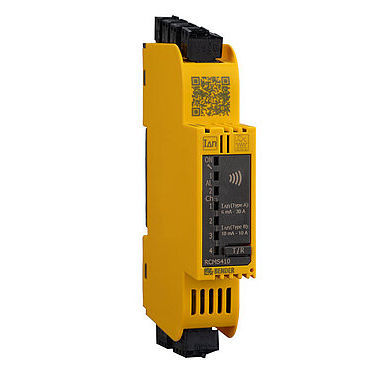

Système de surveillance du courant résiduel LINETRAXX® SmartDetect RCMS410

de transformateurcompacten continu

Aperçu

• 4 canaux dans un boîtier compact
• Mesure sensible par canal : AC, courant pulsé DC ou tous courants (AC/DC)
• Analyse des harmoniques jusqu'à la 400e harmonique
• Comportement en fréquence configurable
• Communication via diverses interfaces

Résumé produit
Le LINETRAXX® SmartDetect RCMS410 / RCMS425-L / RCMS425-D est un moniteur de courant différentiel résiduel (RCM) pour réseaux d'alimentation mis à la terre, sensible au courant alternatif, au courant continu pulsé et au courant continu lisse. Il mesure des courants résiduels de 2 mA à 70 A (selon transformateur de courant et configuration) sur une plage de fréquence DC, 15 Hz à 20 kHz. Des transformateurs de courant de mesure appropriés (par ex. série CTUB100, CTAC) doivent être raccordés aux entrées de courant différentiel. Les valeurs d'alerte et d'alarme principales peuvent être réglées individuellement par canal ; l'évaluation peut se faire en valeur efficace (AC/DC) ou sur les composantes AC et DC séparées. L'indication d'alarme se fait par LEDs (RCMS410, RCMS425-L) ou par écran TFT (RCMS425-D) ; la signalisation est également possible via sorties numériques et Modbus RTU. L'appareil propose des entrées/sorties numériques et une sortie analogique. Les paramètres se programment via Modbus RTU ou NFC avec l'application Bender Connect. Des fonctions supplémentaires sont disponibles via modules logiciels.

Caractéristiques principales

• Quatre canaux pour mesures AC, DC pulsé ou AC/DC sensibles
• Comportement en fréquence configurable
• Analyse spectrale (FFT) jusqu'à la 400e harmonique
• Extension ou modification des fonctions via modules
• Configuration simplifiée par NFC (Bender Connect App)
• Paramètres d'usine personnalisés possibles

Mesure des courants résiduels

• Appareil de surveillance des courants résiduels conforme à la norme DIN EN 62020-1 (IEC 62020-1)
• Quatre canaux de mesure (chaque canal peut alternativement être configuré comme entrée numérique)
• Caractéristiques sélectionnables : Type A, Type F, Type B et Type B+ (selon configuration/module)
• Mesure en valeur efficace AC/DC et séparation des composantes AC et DC
• Plage de fréquence : DC, 15 Hz … 20 kHz
• Analyse des harmoniques jusqu'à la 400e harmonique ; calcul du THD

Surveillance des valeurs d'alarme

• Alarme principale avec valeur de réponse résiduelle IΔn réglable
• Préalarme : 10…100 % de IΔn
• Évaluation séparée des composantes AC/DC (RMS) ou AC et DC
• Plages de valeur d'intervention :
  - Type A : 6 mA…30 A
  - Type F : 6 mA…30 A (15 Hz…20 kHz)
  - Type B/Type B+ : 10 mA…10 A (uniquement avec module fonction B)
• Modes de mesure par canal : surintensité (standard), sous-intensité ou mode fenêtre
• Retards temporels réglables (temps de réponse et de réarmement)
• Comportement mémoire d'erreur sélectionnable par canal ; fonctions preset et reload ; temporisation et état de démarrage configurables
• Surveillance continue de la connexion des transformateurs de courant

Affichage et exploitation

• Interface NFC pour la configuration via l'application Bender Connect
• RCMS410 et RCMS425-L : bargraph LED, LED d'état, LEDs de préalarme et d'alarme principale, LED d'alarme par canal
• RCMS425-D : écran TFT, LED d'état, LED d'alarme, menu en texte intégral, navigation 4 touches
• Bouton combiné test/reset intégré ; connexion pour boutons externes
• Capot transparent plombable en option

Interfaces

• Une entrée numérique, une entrée/sortie numérique et une sortie multifonction digitale/analogique
• RS-485 avec Modbus (Modbus RTU)
• Interface NFC pour la paramétrisation sous tension ou hors tension

Alimentation

• Alimentation 24 V DC (RCMS410)
• Alimentation large plage AC/DC 100…240 V et 24 V DC (RCMS425-L et RCMS425-D)

Applications

• Mesure et analyse des courants résiduels, courants de défaut et courants nominaux d'appareils et d'installations
• Surveillance d'installations fixes en alternative au contrôle périodique
• Détection d'une dégradation progressive de l'isolement pour maintenance préventive
• Surveillance des courants pouvant présenter un risque d'incendie en locaux exposés
• Surveillance EMC des systèmes TN-S pour courants de fuite et ponts N‑PE supplémentaires
• Surveillance des conducteurs PE et liaison équipotentielle pour absence de courant
• Surveillance des conducteurs N pour surcharge due aux harmoniques

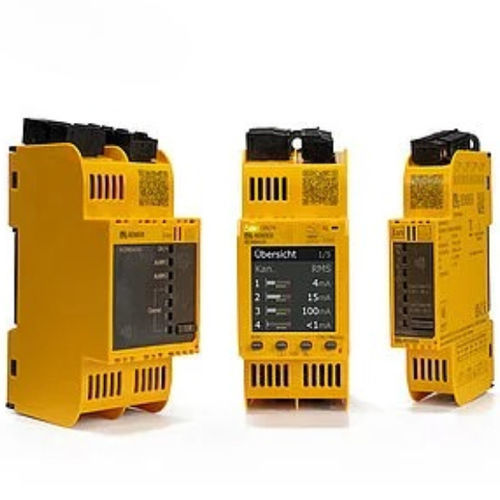

Variantes (type | afficheur | IOs; relais | alimentation | encombrement)
RCMS410 | LED bargraph | M+, Q, I | DC 24 V | 1 TE
RCMS425-L | LED bargraph | M+, Q, I; K1, K2 | DC 24 V; AC/DC 100...240 V | 2 TE
RCMS425-D | TFT display | M+, Q, I; K1, K2 | DC 24 V; AC/DC 100...240 V | 2 TE

Modules fonctionnels (licence logicielle)

• A : Analyse des harmoniques (FFT)
• B : Mesure et évaluation allstrom-sensible (nécessaire pour transformateurs Type B/B+)
• C : Connexion de transformateurs externes Type A

Accessoires optionnels (exemples)

• Alimentations STEP-PS adaptées selon la charge des transformateurs
• Séries de transformateurs de mesure : CTUB100, CTBS25, CTAC, WR-/WS- séries, etc.

Caractéristiques techniques

• Famille de produits : LINETRAXX® SmartDetect RCMS
• Canaux de mesure : 4
• Plage de mesure du courant différentiel : env. 2 mA … 70 A (selon transformateur et configuration)
• Plage de fréquence : DC, 15 Hz … 20 kHz (configurable)
• Analyse des harmoniques : jusqu'à la 400e harmonique, calcul THD
• Modes de mesure : RMS (AC/DC), composantes AC et DC séparées
• Caractéristiques sélectionnables : Type A, Type F, Type B, Type B+
• Interfaces : Modbus RTU (RS-485), NFC, entrées/sorties numériques, sortie analogique
• Alimentation : RCMS410 = 24 V DC ; RCMS425-L / RCMS425-D = 24 V DC ou AC/DC 100…240 V
• Affichage : LED bargraph (RCMS410/RCMS425-L) ; TFT (RCMS425-D)
• Largeur boîtier : RCMS410 = 1 TE ; RCMS425-L / RCMS425-D = 2 TE
• Modules disponibles : A (FFT), B (AC/DC sensible), C (connexion CT externe)
• Surveillance continue des connexions CT et comportement d'alarme/retard paramétrable
