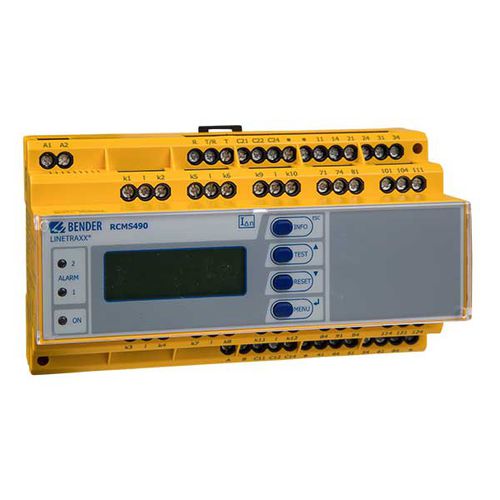

Système de surveillance du courant résiduel LINETRAXX® RCMS490-D

en continunumériquemultivoies

Présentation
Le LINETRAXX® RCMS490-D est un moniteur multicanal de courants résiduels conçu pour détecter et évaluer les courants de défaut, résiduels et de fonctionnement dans des réseaux mis à la terre. Chaque appareil dispose de 12 canaux de mesure ; plusieurs appareils peuvent être mis en réseau via BMS (RS‑485) pour la surveillance d'installations étendues. La sensibilité de mesure (AC, pulsé ou AC/DC) dépend du transformateur de courant de mesure (TC) sélectionné.

Points clés / vue d'ensemble

• 12 canaux de mesure par appareil pour mesure de courant résiduel ou entrée numérique.
• Version RCMS490 : un contact d'alarme par canal ; autres variantes avec relais d'alarme globaux.
• Mesure AC, pulsée ou AC/DC sélectionnable par canal via le TC approprié.
• Mesure en valeur efficace réelle, analyse des harmoniques et composante continue, réponse en fréquence réglable pour protection personnes, incendie et installations.

Détails
La famille RCMS (RCMS460‑D/-L, RCMS490‑D/-L) accepte des transformateurs de courant fermés, ouvrants, rectangulaires et flexibles (ex. CTUB100, CTBS25, CTAC…, WR…, WS…, WF…). Les séries CTUB100/CTBS25 sont requises pour les mesures AC/DC sensibles (Type B) et peuvent nécessiter une alimentation 24 V DC. Toute combinaison de types de TC peut être affectée aux canaux de mesure. Jusqu'à 90 contrôleurs peuvent être connectés sur un bus BMS, permettant la surveillance de jusqu'à 1080 canaux.

Fonctionnalités

• Type de mesure sélectionnable par canal (AC / DC pulsé / AC‑DC sensible).
• Mesure True RMS et analyse des harmoniques, composante DC et THD.
• Scrutation parallèle rapide de tous les canaux ; fonction preset et temporisations réglables.
• Domaines d'entrée : exemples 10 mA…10 A (0…2000 Hz) ; 6 mA…20 A (42…2000 Hz) ; 100 mA…125 A (42…2000 Hz) pour variantes D4.
• Mémoire historique horodatée (300 enregistrements) et enregistreur de données (300 enregistrements/canal).
• Sorties d'alarme : variantes avec deux relais globaux (1 inverseur chacun) ou RCMS490 avec un contact par canal ; fonctionnement N/O ou N/C sélectionnable ; entrée bouton test/reset externe.
• Affichage graphique rétroéclairé (style 7 segments), LED d'alarme, surveillance continue de la connexion TC et protection par mot de passe.

Applications

• Surveillance des courants résiduels, de défaut et d'exploitation sur tableaux, armoires et équipements fixes sur de larges bandes de fréquence (0…2000 Hz ou 42…2000 Hz selon TC).
• Surveillance des courants présentant un risque d'incendie et coupure rapide pour protection incendie.
• Surveillance CEM des réseaux TN‑S pour courants vagabonds et ponts N‑PE supplémentaires.
• Surveillance du conducteur N pour surcharge liée aux harmoniques et des conducteurs PE/equipotentiels pour garantir l'absence de courant.
• Appui à la définition d'intervalles d'essai pratiques (ex. DGUV V3) via l'historique des mesures.

Variantes (résumé)

• RCMS490‑D‑1 : Alimentation DC 16…94 V / AC 16…72 V, 42…460 Hz — ex. B94053005.
• RCMS490‑D4‑1 : DC 16…94 V / AC 16…72 V, 42…460 Hz (plages D4) — B94053011.
• RCMS490‑D‑2 : DC 70…276 V / AC 70…276 V, 42…460 Hz — B94053006.
• RCMS490‑D4‑2 : DC 70…276 V / AC 70…276 V, 42…460 Hz (D4) — B94053012.

Familles de transformateurs de courant pertinentes (exemples)

• CTUB100 / CTBS25 — TC fermés pour mesures AC/DC sensibles (Type B), 0…2000 Hz.
• CTAC…, WR…, WS…, WF… — TC fermés, rectangulaires, ouvrants et flexibles pour courants alternatifs/pulsés (Type A), 42…2000 Hz.
• Séries WF… flexibles associées au convertisseur RCC420 pour installations nécessitant flexibilité.

Accessoires et composants système (exemples)

• Alimentations 24 V DC pour série CTUB100 (ex. STEP‑PS).
• Passerelles, répéteurs et condition monitors pour intégration BMS/Ethernet (COM465IP, CP907‑I, CP915‑I).
• Indicateurs d'alarme, modules test/reset, câbles de connexion TC et divers formats/tailles de TC.

Caractéristiques techniques (sélection)

• Modèle : LINETRAXX® RCMS490‑D.
• Canaux de mesure par appareil : 12.
• Nombre max. d'appareils par bus BMS : 90 → jusqu'à 1080 canaux.
• Domaines de réponse exemples : 10 mA…10 A (0…2000 Hz) ; 6 mA…20 A (42…2000 Hz) ; 100 mA…125 A (42…2000 Hz) pour variantes D4.
• Mesure : True RMS ; analyse harmoniques et composante DC/THD.
• Mémoire historique : 300 enregistrements ; enregistreur : 300 enregistrements/canal.
• Communication : bus BMS (RS‑485) avec protocole BMS ; intégration via passerelles/condition monitors.
• Fonctions de protection : réponse en fréquence réglable pour protection personnes/incendie/installation, temporisations réglables, préréglages, protection mot de passe, surveillance continue de la connexion TC.
