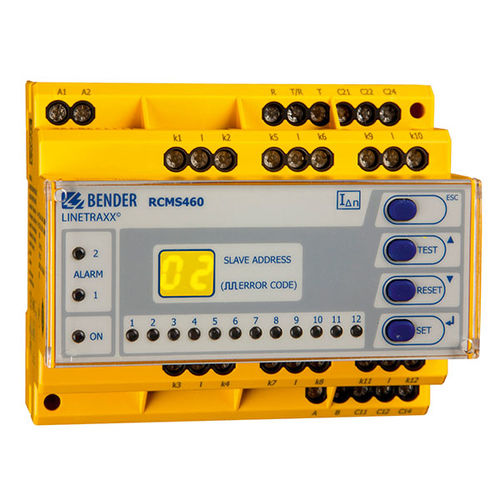

Système de surveillance du courant résiduel LINETRAXX® RCMS460-L

en continunumériquemultivoies

Présentation
Le LINETRAXX® RCMS460-L est un moniteur de courant différentiel destiné à détecter et évaluer les courants de défaut, résiduels et de fonctionnement dans des alimentations mises à la terre, via des transformateurs de courant de mesure externes. Chaque appareil propose 12 canaux de mesure et peut être mis en réseau via le bus BMS (RS-485) jusqu'à 90 appareils, permettant la surveillance de 1080 canaux au total. Les séries CTUB100 ou CTBS25 (fermé) sont requises pour la mesure AC/DC sensible (Type B); les séries CTAC, WR, WS et WF sont utilisées pour courants alternatifs et pulsés (Type A). La tension maximale surveillée dépend de la tenue d'isolement des transformateurs choisis. La réponse en fréquence et les plages d'intervention peuvent être configurées pour protection des personnes, anti‑incendie ou protection d'installation; les courants peuvent être analysés pour harmoniques, composante DC et THD.

Points clés

• Type de mesure sélectionnable par canal via le choix du transformateur (AC / DC pulsé / AC‑DC sensible)
• Mesure en valeur efficace vraie (True r.m.s.)
• 12 canaux de mesure par appareil (mesure différentielle ou entrée numérique)
• Extensibilité: jusqu'à 90 appareils → jusqu'à 1080 canaux via bus BMS (RS-485)
• Scrutation parallèle rapide de tous les canaux
• Exemples de plages d'intervention: 10 mA…10 A (0…2000 Hz); 6 mA…20 A (42…2000 Hz); 100 mA…125 A (42…2000 Hz) pour RCMS…-D4
• Fonction de préréglage et temporisations réglables
• Réponse en fréquence réglable pour protection personnes, incendie et installations

Fonctions et caractéristiques matérielles

• Mémoire historique horodatée pour 300 enregistrements
• Enregistreur de données: 300 enregistrements par canal
• Analyse des harmoniques, composante DC et THD
• Deux relais d'alarme avec contacts inverseurs (selon version; RCMS490: contact d'alarme par canal)
• Fonction N/O ou N/C et mémorisation des défauts sélectionnables
• Raccordement pour bouton Test/Reset externe
• Affichage graphique rétroéclairé et LED d'alarme
• Échange de données via bus BMS (RS-485 avec protocole BMS)
• Protection par mot de passe des paramètres
• Surveillance continue du raccordement des CT
• Conformité RoHS

Applications

• Mesure et évaluation des courants différentiels, de défaut et nominaux dans les plages: 0…2000 Hz (avec CTUB100 ou CTBS25) et 42…2000 Hz (avec CTAC, WR, WS, WF)
• Surveillance des courants susceptibles d'entraîner un risque d'incendie
• Surveillance CEM des réseaux TN‑S pour courants vagabonds et liaisons N‑PE supplémentaires
• Surveillance des conducteurs N pour surcharge due aux harmoniques
• Vérification que les conducteurs PE et liaisons équipotentielles sont exempts de courant
• Surveillance résiduelle pour déterminer les intervalles d'essai (ex. DGUV V3)
• Protection des personnes et anti‑incendie par coupure rapide
• Surveillance des entrées numériques

Variantes
RCMS460-L-1 | DC 16…94 V / AC 16…72 V, 42…460 Hz | B94053003
RCMS460-L-2 | DC 70…276 V / AC 70…276 V, 42…460 Hz | B94053004

Accessoires optionnels (extraits)

• Alimentations: STEP-PS/1 AC/24 DC/0.5 — B94053110; STEP-PS/1 AC/24 DC/1.75 — B94053111; STEP-PS/1 AC/24 DC/4.2 — B94053112
• Répéteur RS-485: DI-1PSM — B95012044
• Condition monitors / passerelles: COM465IP — B95061065; CP907-I / CP915-I — B95061031/32/33/34
• Transformateurs de courant (exemples): CTAC20/35/60; CTBS25; CTUB102…; séries flexibles WF (WF170, WF250, WF500, WF800, WF1200)

Remarques
Les séries CTBS25 ou CTUB100 sont requises pour les mesures AC/DC sensibles (Type B). Les WF flexibles s'utilisent avec un convertisseur de signal RCC420. Certaines alimentations peuvent être incompatibles avec des variantes CT spécifiques; se référer à la documentation produit.
