Système de surveillance du courant résiduel LINETRAXX® RCMS150

d'alarmeModbusRS-485

Présentation

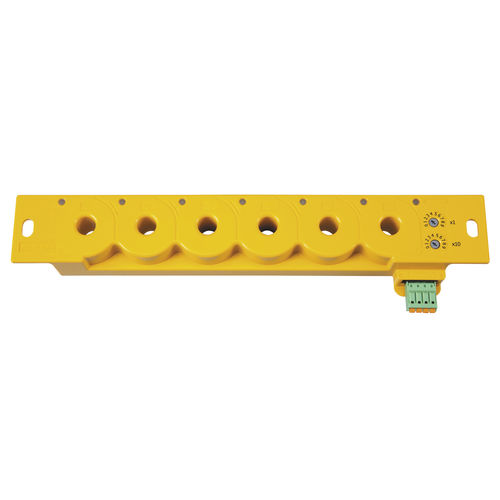

Les appareils LINETRAXX® RCMS150 sont des contrôleurs de courant différentiel résiduel tous courants (type B) à 6 canaux, conçus pour mesurer les courants de défaut AC et DC dans des alimentations mises à la terre. Ils mesurent des courants résiduels jusqu'à IΔ = 500 mA dans une plage de fréquence DC…2 kHz et conviennent pour la surveillance de circuits finaux jusqu'à 32 A et 300 V. Chaque canal dispose de deux seuils d'intervention réglables séparément pour distinguer préalarme et alarme. Les valeurs mesurées et états d'alarme peuvent être transférés et les paramètres configurés via RS-485.

Fonctions principales

• Surveillance continue du courant différentiel résiduel comme alternative aux essais périodiques d'isolement
• Acquisition multisensible AC/DC (type B) sur 6 canaux (K1…K6)
• Possibilité d'évaluation de défauts purement DC
• Conception compacte adaptée aux espaces restreints
• Interface RS-485 avec protocoles Modbus RTU ou BMS pour transfert et visualisation des données
• Paramétrage et transmission des mesures/alarme via RS-485

Caractéristiques

• Plage de mesure IΔ jusqu'à 500 mA, fréquence DC…2 kHz
• Chaque canal : 2 voies de mesure (1 × RMS, 1 × DC)
• Deux seuils réglables indépendants par canal (préalarme + alarme)
• Autosurveillance permanente et tores de mesure entièrement blindés pour réduire les interférences magnétiques
• Montage sur rail DIN ou vissé dans tableaux modulaires
• Compatible avec passerelles Bender (par ex. COM465IP, CP9…)

Interfaces & Variantes

• RCMS150 : interface RS-485 avec protocole BMS. Plage d'adressage 2…90 (appareil). Jusqu'à 89 appareils sur un bus.
• RCMS150-01 : interface RS-485 avec Modbus RTU. Adressage 1…99 via potentiomètres; 1…247 via bus. Jusqu'à 247 appareils sur un bus.

Applications

• Mesure et surveillance continues des courants de défaut AC et DC jusqu'à IΔ = 500 mA (DC 0…2 kHz)
• Surveillance de circuits finaux jusqu'à 300 V et 32 A
• Intégration dans systèmes de surveillance d'installation ou bâtiments, adapté aux espaces restreints
• Utilisation autorisée jusqu'à 2000 m d'altitude

Variantes
RCMS150 | DC 24 V | BMS | B94053025
RCMS150-01 | DC 24 V | Modbus RTU | B94053026
RCMS150-W-01 | DC 24 V | Modbus RTU | B94053026W

Accessoires optionnels
Clip de montage rail DIN — B91080110
Condition Monitor avec passerelle intégrée (COM465IP / CP907-I variantes) — B95061065 / B95061031 / B95061032
Répéteur RS-485 DI-1DL — B95012047
Système de surveillance de courant différentiel* (variantes RCMS460/RCMS490) — B94053001 / B94053002 / B94053005 / B94053006
*Dans ce cas, pas de condition monitor/passarelle nécessaire ; convient uniquement pour indication de mesure et d'alarme, pas pour la paramétrisation.

Caractéristiques techniques

• Type : contrôleur de courant différentiel résiduel AC/DC (type B), série LINETRAXX® RCMS150
• Nombre de canaux : 6 (K1…K6), 2 voies de mesure par canal (1 × RMS, 1 × DC)
• Plage de mesure IΔ : jusqu'à 500 mA; fréquence DC…2 kHz
• Tension circuit surveillé : 300 V; courant max. par circuit : 32 A
• Alimentation : DC 24 V
• Interfaces : RS-485 (BMS ou Modbus RTU selon variante)
• Réglages : 2 seuils d'intervention par canal
• Adressage : RCMS150 2…90 (jusqu'à 89 appareils) ; RCMS150-01 1…99 local / 1…247 bus (jusqu'à 247 appareils)
• Montage : rail DIN ou vissé
• Autosurveillance continue et tores de mesure blindés
• Altitude d'utilisation : jusqu'à 2000 m
