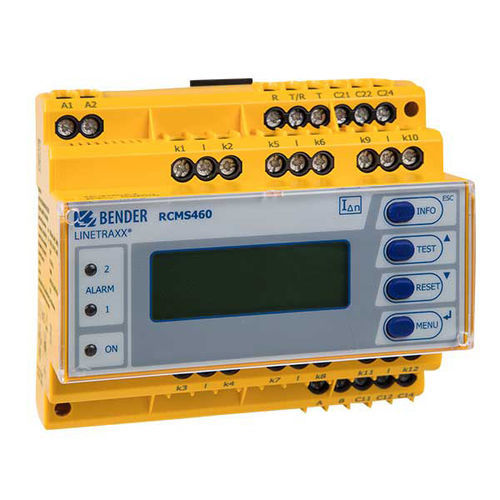

Système de surveillance du courant résiduel LINETRAXX® RCMS460-D

de transformateurRS-485en continu

Présentation
Le LINETRAXX® RCMS460-D est un appareil de surveillance des courants résiduels destiné à détecter et évaluer les courants de défaut, résiduels et de fonctionnement sur des alimentations électriques mises à la terre. Chaque appareil dispose de 12 canaux de mesure acceptant des transformateurs de courant de mesure fermés, ouvrants ou flexibles. Plusieurs appareils peuvent être en réseau via le bus BMS (RS-485) pour la supervision d'installations étendues.

Principales fonctionnalités

• Mesure AC, DC pulsé ou AC/DC (type A ou B) selon le transformateur de courant sélectionné par canal
• Mesure en valeur efficace réelle (true r.m.s.)
• 12 canaux de mesure par appareil (mesure du courant différentiel résiduel ou entrée numérique)
• Système évolutif : jusqu'à 90 appareils → jusqu'à 1080 canaux de mesure via bus BMS
• Scrutation parallèle rapide des canaux ; plages de réponse et temporisations réglables
• Réponse en fréquence configurable pour protection des personnes, incendie et installations

Fonctionnalités additionnelles

• Mémoire historique horodatée (300 enregistrements) et enregistreur de données (300 enregistrements/canal)
• Analyse des harmoniques, composante DC et THD
• Sorties d'alarme : deux relais avec contact inverseur (selon version) ; variante RCMS490 : un contact par canal
• Mode NO/NC et mémorisation des défauts sélectionnables ; entrée pour bouton Test/Reset externe
• Affichage graphique rétroéclairé et LED ; protection par mot de passe des réglages
• Surveillance continue du raccordement des tores ; échange de données via bus BMS (RS-485) ; conforme RoHS

Applications

• Mesure et évaluation des courants résiduels, de défaut et de fonctionnement sur 0…2000 Hz ou 42…2000 Hz selon le type de tore
• Surveillance des courants présentant un risque d'incendie en atmosphères inflammables
• Surveillance CEM des réseaux TN pour détection de courants vagabonds et ponts N–PE
• Surveillance des conducteurs N pour surcharge liée aux harmoniques et vérification d'absence de courant sur PE/liaisons équipotentielles
• Surveillance des équipements fixes pour définir les intervalles d'essai (ex. DGUV V3)
• Protection personnes et incendie par coupure rapide ; surveillance d'entrées numériques

Variantes (extrait)
RCMS460-D-1 | DC 16…94 V / AC 16…72 V, 42…460 Hz | B94053001
RCMS460-D4-1 | DC 16…94 V / AC 16…72 V, 42…460 Hz | B94053009
RCMS460-D-2 | DC 70…276 V / AC 70…276 V, 42…460 Hz | B94053002
RCMS460-D4-2 | DC 70…276 V / AC 70…276 V, 42…460 Hz | B94053010

Accessoires optionnels (extraits)

• Alimentations STEP-PS/1 AC/24 DC (différentes capacités selon nombre de CTUB100) | B94053110…B94053112
• Répéteur RS-485 DI-1PSM | B95012044
• Passerelle COM465IP et modules fonctionnels pour intégration (Modbus TCP, visualisation, devices virtuels) | B95061065 / B75061xxx
• Condition Monitor CP907-I / CP915-I pour intégration TCP/IP | B95061031…B95061034

Transformateurs de courant (exemples)

• Pulsé/AC : CTAC20 ø20 B98110005, CTAC35 ø35 B98110007, WR70x175S B11738, WS20x30 B98080601
• Allstrom / AC/DC (Type B) : CTUB102/CTBC20 ø20 B78120011, CTBS25 ø25 B98120060
• Flexibles WF : WF170-1 ø170 B78080201, WF1200-2 ø1200 B78080210

Téléchargements

• Manuel RCMS460/RCMS490 (PDF)
• Fiche technique RCMS460/RCMS490 (PDF)
• Déclarations CE / UKCA RCMS460-490 (PDF)
• Addendum de câblage CTUB100 (Technical info)

Caractéristiques techniques (résumé)

• 12 canaux de mesure par appareil
• Jusqu'à 90 appareils connectables via BMS (→ jusqu'à 1080 canaux)
• Plages de réponse : ex. 10 mA…10 A (0…2000 Hz); 6 mA…20 A (42…2000 Hz); 100 mA…125 A (42…2000 Hz) pour versions D4
• Mesure en valeur efficace (true r.m.s.) ; analyse harmoniques/DC/THD
• Mémoire historique et enregistreur de données : 300 enregistrements / 300 enregistrements par canal
• Sorties d'alarme, affichage, paramètres de réponse en fréquence et temporisations réglables ; protection par mot de passe
• Surveillance continue du raccordement des tores ; communication via bus BMS (RS-485)
