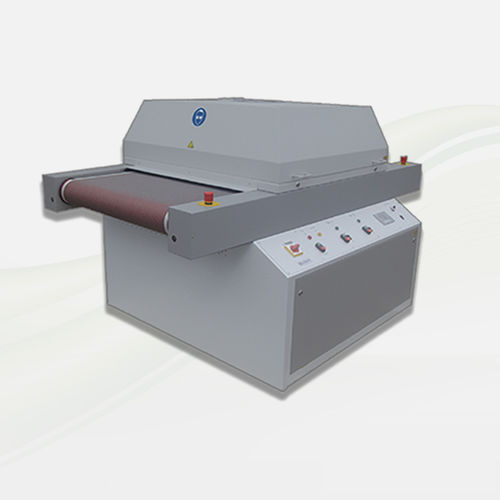

Système de polymérisation par UV

pour revêtementde séchageen ligne

Application
Pour le séchage et la polymérisation d'encres UV sérigraphiques, d'adhésifs UV et pour le traitement de circuits imprimés, matériaux laminés, plastiques, papier, verre, métal et autres supports imprimés en procédé continu. Les machines Type BE sont disponibles en largeurs utiles de 7 à 260 cm, avec une puissance de lampe de 80 à 120 W/cm et 1 à 3 lampes.

Conception
Construction en acier compacte pour une implantation peu encombrante. Vitesse de bande 0,5–12 m/min réglable en continu (autres plages possibles). Système de refroidissement électronique des lampes et échange rapide des lampes. Caissons de lampes en aluminium avec ampoules UV jusqu'à 120 W/cm. Réglage continu de la puissance 30–100% pour un dosage précis des UV. Réflecteurs spéciaux pour focaliser le rayonnement UV. Conception facilitant l'entretien. Système d'extraction d'air avec raccord pour canalisation. Refroidissement d'air additionnel entre les lampes pour produits sensibles à la température. Le Compact Control affiche la consigne UV, les heures de fonctionnement et le courant des lampes et surveille l'allumage, les fusibles, le fonctionnement à vide, les surtempératures, l'extraction d'air et le convertisseur.

Équipements optionnels

• Filtres sélectifs
• Vitres en quartz pour réduire la température du produit
• Commande PLC avec écran tactile (option)

Détails

• Système de refroidissement
• Bande transporteuse (Teflon ou métal)
• Commande PLC (option)
• Compact Control (standard)

Avantages

• Durcissement UV uniforme
• Temps de durcissement très courts
• Modes de fonctionnement économes en énergie
• Poursuite de la production possible immédiatement
• Haute résistance aux rayures et brillance
• Durabilité et résistance chimique améliorées

Secteurs

• Industrie de l'impression
• Industrie électronique
• Industrie des plastiques
• Industrie des matériaux de construction
• Industrie textile
• Industrie de l'emballage
• Industrie pharmaceutique
• Industrie automobile
• Industrie du verre
• Génie mécanique

Informations techniques
Bande transporteuse : Teflon ou métal
Commande : Conventionnelle ou PLC avec écran tactile
Lampes : 1, 2 ou 3 lampes UV
Remplissage des lampes : Hg (Mercure), Fe (Fer) ou Ga (Gallium)
Puissance des lampes : 80 - 120 W/cm
Alimentation électrique : 400 V / 50 Hz / 3~
Marquage CE

Caractéristiques / spécifications techniques

• Types d'appareils : BE (largeurs utiles disponibles 7–260 cm)
• Nombre de lampes : 1, 2 ou 3 (configurations spéciales possibles)
• Puissance maximale des lampes : 80–120 W/cm
• Types de remplissage : Hg (Mercure), Fe (Fer), Ga (Gallium)
• Contrôle de la puissance : continu 30–100%
• Vitesse de bande : 0,5–12 m/min réglable en continu (autres plages possibles)
• Refroidissement : refroidissement électronique des lampes ; refroidissement d'air additionnel entre les lampes ; système d'extraction d'air avec raccord
• Bande transporteuse : Teflon ou métal
• Commandes : Compact Control (standard) avec affichage des valeurs UV, heures de fonctionnement et courant des lampes ; commande PLC avec écran tactile (option)
• Alimentation électrique : 400 V / 50 Hz / 3~
