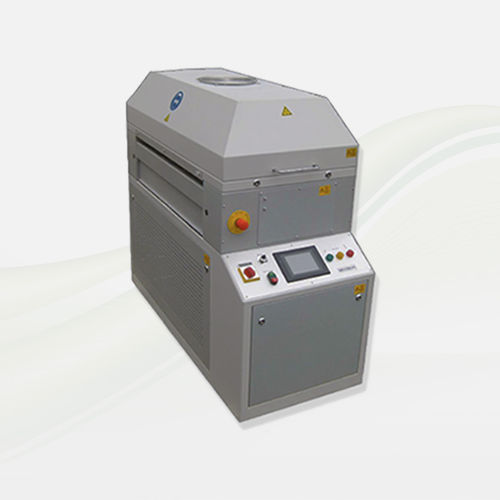

Système de polymérisation par UV Slimsize

pour revêtementen ligneindustriel

Application :
Le sècheur UV Slimsize est conçu pour une intégration dans des lignes de production existantes et pour le traitement de supports tels que papier, carton, film, feuille, verre, circuits imprimés, plastiques, bois et métal. Sa largeur d'intégration de seulement 600 mm facilite l'installation dans des concepts d'atelier compacts et permet le retrofit.

Conception :
Construction en acier, version Slimsize. Vitesse du convoyeur réglable en continu de 2 à 20 m/min (autres plages sur demande). Système de refroidissement commandé électroniquement. Puissance des émetteurs réglable en continu de 30 à 100 %. Remplacement des émetteurs simple et rapide. Boîtier de lampes en aluminium avec émetteurs UV typiques de 120 W/cm (autres puissances sur demande). Réflecteurs spéciaux à facettes pour un meilleur focalisation des rayons UV. Conception facilitant l'entretien. Ventilateur d'extraction avec prise pour conduite d'évacuation. Options disponibles : filtre sélectif, vitres en quartz pour réduire la température du produit, commande SPS avec écran tactile.

Détails :
Composants principaux du sècheur UV Slimsize :

• Système de refroidissement
• Lampes
• Commande SPS (option)

Lampes :

• Configuration : unilatéral (1 lampe au-dessus) ou bilatéral (1 lampe au-dessus, 1 lampe en dessous du convoyeur)
• Dotation des émetteurs : Hg (mercure), Fe (fer) ou Ga (gallium)
• Puissance typique par émetteur : 120 W/cm (autres puissances sur demande)

Commande SPS (option) - caractéristiques :

• Écran tactile avec affichage couleur et état clair de la machine
• Mesure en ligne de la puissance UV
• Système d'aide détaillé
• Protection par mot de passe des données de process
• Niveaux d'utilisateur
• Journal des erreurs en clair avec historique
• Régulation en continu

Avantages :

• Fabrication en Allemagne
• Polymérisation UV homogène sur la largeur du produit
• Temps de séchage très courts
• Options d'économie d'énergie
• Poursuite immédiate des opérations après séchage
• Bonne résistance aux rayures et brillance
• Résistance chimique améliorée

Secteurs d'utilisation :

• Industrie de l'impression
• Industrie électronique
• Industrie du plastique
• Industrie des matériaux de construction
• Industrie textile
• Industrie de l'emballage
• Industrie pharmaceutique
• Industrie automobile
• Industrie du verre
• Génie mécanique

Caractéristiques techniques :

• Convoyeur : bande métallique
• Largeur utile : 80 cm
• Largeur d'intégration : 600 mm
• Vitesse du bande : 2 – 20 m/min (réglable en continu ; autres plages sur demande)
• Nombre d'émetteurs : 1 (unilatéral) ou 2 (bilatéral)
• Dotation émetteur : Hg, Fe ou Ga
• Puissance émetteur : typ. 120 W/cm (autres puissances sur demande)
• Réglage puissance émetteur : 30 – 100 %
• Boîtier lampes : aluminium
• Refroidissement : commande électronique
• Evacuation : ventilateur d'extraction avec raccord pour gaine
• Options : filtre sélectif, vitres quartz, SPS avec écran tactile
• Tension d'alimentation : 400 V / 50 Hz / 3~
• Marquage CE
