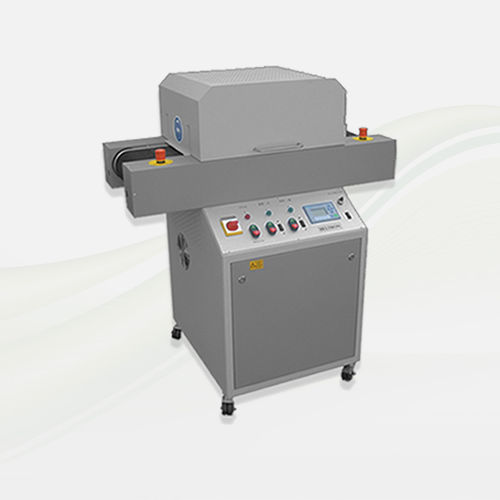

Système de polymérisation par UV BE 20

avec convoyeur à bandede séchageen ligne

Application :
Pour le séchage et la polymérisation de produits durcissants par UV (encres, revêtements, colorants et adhésifs) sur circuits imprimés, matériaux stratifiés, plastiques, papier, verre, métaux et autres supports en processus continu. Adapté aux laboratoires et aux petites séries. Puissance standard des lampes 120 W/cm (autres puissances sur demande).

Conception :
Convoyeur à bande revêtu PTFE avec entraînement de bande sans entretien et réglage infini de 0,5 à 12 m/min (autres plages sur demande). Largeur de bande 220 mm. 1 ou 2 lampes UV à moyenne pression. Réflecteurs aluminium à facettes ou filtres sélectifs en option pour réduction de chaleur. L'unité d'émission est entièrement réglable en hauteur. Roulette ou pieds fixes. Hauteur de passage réglable de 20 à 100 mm. Hauteur de travail réglable conformément à SMEMA (pieds fixes : env. 900–950 mm). Ventilateur d'extraction/refroidissement en option.

Détails :

• Bande transporteuse
• Source lumineuse
• Commande SPS (optionnelle)
• Commande compacte (standard)

Options bande transporteuse :

• Bande PTFE (Teflon) ou bande métallique

Source lumineuse :

• 1 ou 2 lampes UV à moyenne pression, réglables en hauteur

Commande — SPS (option) :

• Écran tactile avec affichage couleur et indications claires de l'état
• Mesureur d'énergie UV en ligne
• Système d'aide détaillé
• Protection par mot de passe des données de processus
• Niveaux d'accès utilisateur
• Messages d'erreur en clair avec historique
• Régulation continue

Commande — Compacte (standard) :

• Affichage de l'état du système
• Indicateur numérique de vitesse de bande
• Messages d'erreur en texte clair
• Fonction veille

Domaines d'utilisation / Industries :

• Industrie de l'impression
• Industrie électronique
• Industrie des plastiques
• Industrie des matériaux de construction
• Industrie textile
• Industrie de l'emballage
• Industrie pharmaceutique
• Industrie automobile
• Industrie du verre
• Génie mécanique

Avantages :

• Expérience fabricant : 60 ans « Made in Germany »
• Technologie UV innovante pour une polymérisation uniforme
• Temps de séchage très courts
• Conception économe en énergie
• Possibilité de traitement immédiat en aval
• Résultats brillants et fortement résistants aux rayures
• Finition durable avec résistance chimique accrue

Caractéristiques techniques :

• Puissance lampe : standard 120 W/cm (autres puissances sur demande)
• Plage de puissance : 80–120 W/cm
• Nombre de lampes : 1 ou 2 lampes UV à moyenne pression
• Remplissage ampoule : Hg (mercure), Fe (fer) ou Ga (gallium)
• Type de bande : revêtement PTFE (Teflon) ou bande métallique
• Largeur de bande : 220 mm
• Vitesse de bande : réglable en continu, env. 0,5–12 m/min (sur demande)
• Hauteur de passage : réglable 20–100 mm
• Hauteur de travail (pieds fixes) : réglable env. 900–950 mm (compatible SMEMA)
• Émetteur radiant : réglable en hauteur ; réflecteurs aluminium à facettes ou filtres sélectifs anti-chaleur en option
• Commande : commande compacte avec écran LCD (standard) — affiche consigne UV, heures de fonctionnement, tension des lampes ; surveille allumage, fusibles, temporisation, surtempérature, refoulement d'air, variateur de fréquence. SPS en option avec fonctions avancées.
• Tension d'alimentation : 400 V / 50 Hz / 3~ (autres tensions sur demande)
• Certification : CE
