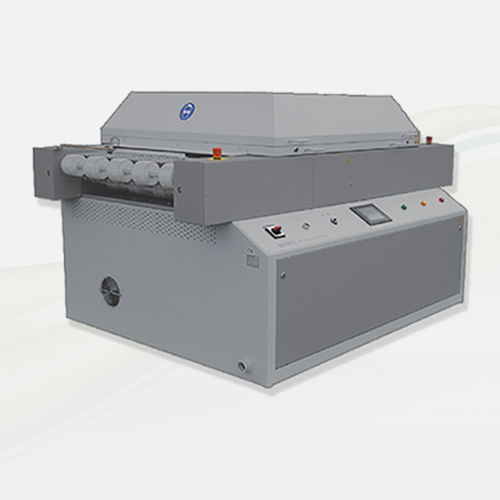

Unité de durcissement par UV

avec convoyeur à bandeindustrielle

Description du produit
Beltron GmbH sècheur UV continu double face pour le durcissement UV et la post-polymérisation des masques de soudure photosensibles sur circuits imprimés et circuits flexibles. Le masque développé est post-polymérisé par UV en complément de la cuisson thermique finale. Le processus de post-polymérisation améliore les caractéristiques de surface telles que la résistance dans les bains nickel-or, lors du refusion à l'air chaud, dans les bains chimiques ou électrolytiques d'étamage, ainsi que les propriétés électriques de surface. Les temps d'exposition peuvent être réduits car les propriétés finales sont réalisées par polymérisation UV.

Conception / Caractéristiques

• Système de refroidissement
• Bande transporteuse
• Commande SPS (optionnelle)
• Commande compacte (de série)

Avantages

• Plus de 50 ans "Made in Germany"
• Technologie UV innovante
• Durcissement UV complet et uniforme
• Temps de durcissement très courts
• Systèmes économes en énergie
• Possibilité de poursuite immédiate du traitement
• Haute résistance aux rayures et aspect brillant
• Durable avec résistance chimique accrue

Applications

• Industrie électronique
• Industrie des matières plastiques
• Industrie pharmaceutique
• Industrie automobile

Bande transporteuse

• Métal avec et sans pointes

Commande SPS (optionnelle) - Caractéristiques

• Écran tactile avec affichage couleur, indication claire de l'état de l'appareil
• Affichage en ligne de l'énergie UV
• Système d'aide détaillé
• Protection par mot de passe des données de processus possible
• Niveaux d'utilisateurs
• Affichage des erreurs en clair avec historique
• Régulation en continu

Commande compacte (de série) - Fonctions

• Affichage de l'état de l'appareil
• Affichage numérique de la vitesse de la bande
• Message d'erreur avec affichage en clair
• Compteur d'heures de fonctionnement
• Fonction veille

Caractéristiques techniques

• 2 lampes UV à moyenne pression, 800 mm longueur active
• 1 lampe UV sous et 1 lampe UV au-dessus du système de transport
• Vitesse de transport : vitesse de bande continue de 1,0 à 6,0 m/min (autres sur demande)
• Format des PCB : largeur 100 à 720 mm ; longueur 100 à 760 mm ; épaisseur 0,4 à 5,0 mm
• Torsion des PCB : max. +/- 6 mm
• Dimensions de l'appareil : longueur 1500 mm ; hauteur 1160 mm ; largeur 1300 mm (sans ventilateur)
• Tension d'alimentation : 400 V / 50 Hz / 3~
• Marquage CE
