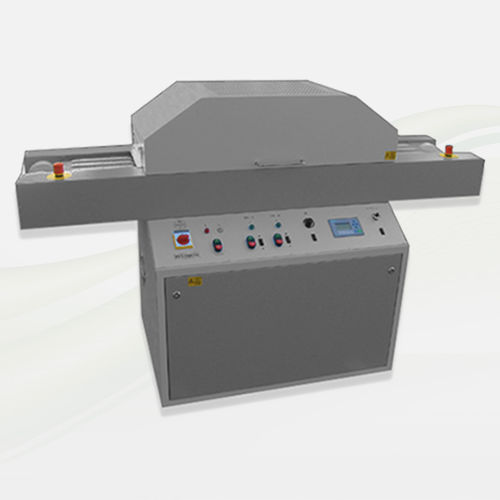

Système de polymérisation par UV BE 35 BETC

avec convoyeur à banderefroidi par airde surface

Application :
Pour le durcissement UV de vernis de protection en couche épaisse sans solvant sur circuits imprimés et autres objets 3D, compatible avec TWIN CURE® (Peters Lackwerke), produits Dymax et autres matériaux photopolymérisables UV.

Conception :
Convoyeur PFT avec système d'aspiration/refroidissement ; largeur maximale d'alimentation 350 mm (largeur de travail généralement jusqu'à 300 mm) ; hauteur de passage réglable entre 25 et 95 mm. Vitesse de bande réglable dans plusieurs plages (ex. : 2–20 m/min, 0,5–12 m/min, 1,0–10,0 m/min ; rapport jusqu'à 1:10). Régulation progressive de la puissance des lampes 30–100% pour un dosage UV optimal. Remplacement de lampe simple et rapide. Réflecteur spécial brillant pour une focalisation optimisée et durcissement sous coupe. Tableau de commande électronique intégré avec affichage numérique de la vitesse de bande. Conception facile à entretenir. Ventilateur d'extraction avec raccord pour conduits. Conception spécifique pour vernis à couche épaisse.

Commande compacte / PLC :
La commande compacte affiche la consigne UV, les heures de fonctionnement et le courant des lampes. L'automate gère et surveille l'allumage des lampes, les fusibles lampes, le temps de post-ventilation, la protection contre la surtempérature, l'air d'extraction et le convertisseur de fréquence.

Contrôle PLC (option) - caractéristiques :

• Écran tactile couleur avec affichage clair de l'état système
• Mesureur de puissance UV en ligne
• Système d'aide détaillé
• Protection par mot de passe des données de process
• Niveaux d'utilisateurs
• Messages d'erreur en clair avec historique
• Régulation continue

Commande compacte (standard) - caractéristiques :

• Affichage de l'état système
• Indication numérique de la vitesse de bande
• Messages d'erreur en clair
• Fonction veille

Options / Sur demande :

• Filtres sélectifs
• Verre quartz pour réduction supplémentaire de la température du produit
• Commande SPS/PLC

Détails / Avantages :

• Sécheur UV Beltron Slimsize
• Système de refroidissement (standard)
• Bandes transporteuses : Téflon ou métal
• Commande compacte (standard) ; contrôle PLC en option
• Réflecteur spécial brillant permettant le durcissement sous coupe
• Lampe UV à démarrage rapide ; remplacement rapide des lampes
• Énergie UV 80–120 W/cm
• Atouts Beltron : 60 ans d'expérience "Made in Germany", durcissement UV homogène, temps de polymérisation courts, systèmes économes en énergie, possibilité de reprise immédiate, grande résistance aux rayures et résistance chimique accrue

Applications / Domaines d'utilisation :

• Industrie de l'imprimerie
• Industrie électronique
• Industrie des plastiques
• Industrie des matériaux de construction
• Industrie textile
• Industrie de l'emballage
• Industrie pharmaceutique
• Industrie automobile
• Industrie du verre
• Génie mécanique

Caractéristiques techniques :

• Modèle : BE 35 BETC
• Convoyeur PFT avec aspiration et refroidissement
• Largeur maxi bande : 350 mm
• Largeur de travail : généralement jusqu'à 300 mm
• Hauteur de passage réglable : 25–95 mm
• Hauteur de substrat : env. 100 mm (autres sur demande)
• Vitesse de bande : plusieurs plages (ex. 2–20 m/min ; 0,5–12 m/min ; 1,0–10,0 m/min), réglage continu, rapport jusqu'à 1:10
• Réglage continu de la puissance des lampes : 30–100%
• Énergie UV : 80–120 W/cm
• Réflecteur spécial pour focalisation UV optimisée (brillant ; permet durcissement sous coupe)
• Lampe UV à démarrage rapide ; remplacement facile
• Commande électronique intégrée avec indication numérique de la vitesse de bande
• Ventilateur d'extraction avec raccord pour conduits
• Alimentation électrique exemple : 400 V / 50 Hz / 3~
• Marquage CE
