Servo-variateur DC DST2

pour système d'entraînementpour presserégénératif

Présentation
Baumüller propose des solutions complètes d'entraînement et de commande pour presses excentriques servo‑électriques, offrant une productivité accrue, une meilleure qualité des pièces et une plus grande flexibilité par rapport aux presses hydrauliques ou mécaniques. Les offres vont du composant isolé au système d'entraînement intégré avec plateforme de contrôle et templates logiciels pour une mise en service rapide.

Contenu de la solution système

• Système d'entraînement principal : moteurs DST2 à couple élevé, variateurs b maXX et électronique de puissance modulaire
• Armoires électriques : armoires standard ou spéciales entièrement câblées, avec options de refroidissement par eau et mesures CEM
• Plateforme de commande et pack logiciel : templates PLC, visualisation HMI et interfaces prédéfinies
• Services d'ingénierie : dimensionnement, ProSimulation (jumeau numérique), simulation et mise en service

Principaux composants

• Moteurs DST2 à couple élevé optimisés pour de très fortes pointes de couple et faible inertie
• Servocommandes b maXX et modules de puissance (ex. b maXX 5100, b maXX 5500)
• Unités redresseuses / de régénération et accumulateurs d'énergie adaptés (condensateurs ou unités sur mesure)
• PLC intégré à l'entraînement / plateformes Box-PC évolutives (ex. b maXX PCC-04)

Fonctions typiques & caractéristiques machine

• Génération et exécution de profils de mouvement pour cycles de formage
• Répartition et synchronisation de charge entre plusieurs moteurs (master–slave)
• Interfaces de commande standardisées pour intégration au niveau supérieur
• Fonctions de mise en service, HMI et diagnostic avec templates PLC prêts à l'emploi
• Gestion et récupération d'énergie avec options d'accumulateurs pour réduire la puissance de raccordement

Avantages

• Réduction des temps de cycle et augmentation du débit
• Amélioration de la qualité des pièces et réduction de l'usure des outils grâce au contrôle de mouvement précis
• Consommation énergétique réduite via la régénération et le stockage intelligent de l'énergie
• Plus grande flexibilité des procédés par profils de mouvement programmables

Applications & échelle
Adapté aux presses excentriques de <100 t jusqu'à 3000 t. Convient pour la fourniture de machines neuves comme pour les opérations de retrofit, la modularité facilitant les topologies multi‑moteurs et la gestion des pièces de rechange.

Ingénierie & simulation
ProSimulation modélise la topologie complète de l'entraînement, incluant la mécanique excentrique non linéaire, les engrenages, moteurs, convertisseurs et accumulateurs, afin d'optimiser le dimensionnement, réduire la charge réseau et augmenter la fiabilité avant mise en service.

Commande & logiciel
Le pack logiciel inclut profils de mouvement, gestion d'énergie, diagnostics et templates PLC/HMI pour accélérer la mise en service. Les plateformes de commande sont évolutives et offrent de multiples interfaces pour architectures machines flexibles et maintenance web.

Armoires & avantages matériels

• Conception modulaire d'armoires et modules combinables
• Raccords de refroidissement par eau et designs compacts
• Répartition symétrique des charges et options de prévention CEM
• Décharge rapide du DC-link et options ASI/UPS pour entraînements et unité de commande
• Armoires spéciales entièrement câblées disponibles (planification → production → montage → installation)

Exemple de système

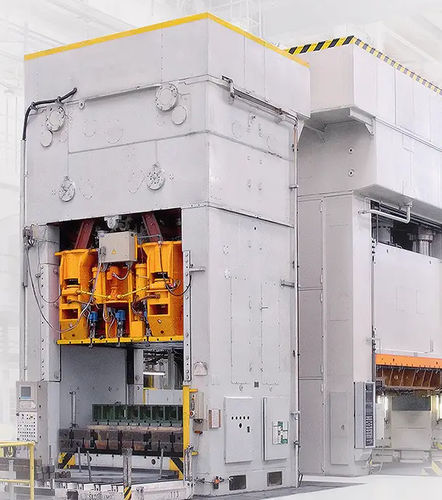

Exemple : système d'entraînement complet pour presse excentrique 3000 t basé sur électronique modulaire b maXX, moteurs DST2, unités redresseuses/régénératives et accumulateur d'énergie adapté pour topologies multi‑moteurs et optimisation énergétique.

Services & cycle de vie
Baumüller assure ingénierie, livraison et mise en service à l'international et propose des services de cycle de vie (concepts de maintenance, assistance à distance). L'offre couvre des composants isolés jusqu'à des systèmes complets adaptés aux besoins clients.

Caractéristiques techniques

• Tailles de presses : <100 t – 3000 t
• Série moteur : DST2 (faible inertie, forts couples de pointe)
• Servocommandes / variateurs : famille b maXX (ex. b maXX 5100, b maXX 5500)
• Énergie : unités régénératives, redresseurs, accumulateurs (buffer par condensateurs) et gestion d'énergie
• Plateformes de contrôle : Box-PC évolutifs et options PLC intégrées à l'entraînement
• Logiciel : templates servo‑presse incluant profils de mouvement, gestion d'énergie et diagnostics
• Armoires : modularité, options eau, décharge DC rapide et intégration UPS
• Outils d'ingénierie : ProSimulation, sizemaXX, ProDrive
