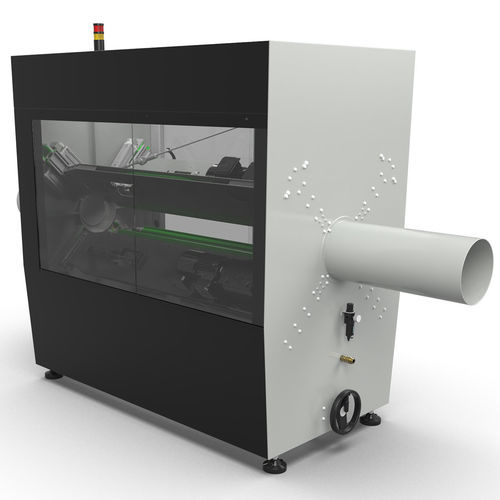

Tireuse pour ligne d'extrusion pullStream

pour ligne d'extrusion de tubes

Description courte
Systèmes d'entraînement pullStream pour l'extrusion de tuyaux PO et PVC : abaisseurs à bande et à chenilles multiples avec commande tactile intégrée. Configurables pour s'intégrer aux lignes d'extrusion ; versions personnalisées et adaptations spéciales (ex. FDC – fast dimension change) disponibles.

Vos avantages

• Bandes et chenilles entraînées individuellement par des moteurs triphasés, servomoteurs en option
• Forces d'entraînement élevées grâce au couple moteur et aux vérins de pression
• Grande précision de synchronisation via des moteurs d'entraînement coordonnés
• Contrôle de contre-pression pour tuyaux à paroi fine
• Réglage électrique de toutes les chenilles en fonction du diamètre du tuyau
• Chenilles supérieures montées sur support pendulaire avec pression pneumatique
• Commande intégrée via écran tactile

Pour tuyaux de 16 à 800 mm

• Abaisseurs à chenilles multiples avec 3, 4 ou 6 chenilles équipées de plots en caoutchouc en V
• Chenilles inférieures réglables manuellement ou électriquement
• Aide au démarrage montée sur l'abaisseur pour gain de place et synchronisable via fréquence pilote

Pour tuyaux à partir de 800 mm

• Abaisseurs à chenilles multiples (6–14 chenilles) avec plots en caoutchouc en V
• Chenilles supérieures et inférieures réglables électriquement
• Aides au démarrage jusqu'à 180 kN de traction, synchronisées avec l'abaisseur via fréquence pilote
• Galets de renvoi et guides-câble des aides au démarrage montés sur châssis basculant côté sortie

Pour petits diamètres jusqu'à 125 mm (notamment composite, microduct et goutte-à-goutte)

• Abaisseurs à bande équipés de courroies Poly-V pour un fonctionnement régulier
• Vitesses d'extrusion jusqu'à 300 m/min
• Hauteur d'extrusion réglable par volant ; butée fixe réglable électriquement
• Accès simplifié pour le changement de bande grâce au système de changement rapide
• Guides latéraux pour extrusion à grande vitesse
• Support supérieur basculant pour compenser le torsionnement du tuyau pendant l'extrusion

Caractéristiques / spécifications techniques

• Produit : système d'entraînement pullStream pour extrusion de tuyaux PO et PVC
• Commande : commande intégrée par écran tactile
• Antrieb / Transmission : moteurs triphasés individuels pour bandes et chenilles ; servomoteurs en option
• Configurations d'abaissement : abaisseurs à bande et abaisseurs à chenilles multiples (3, 4, 6 chenilles ; pour grands diamètres 6–14 chenilles)
• Caractéristiques d'entraînement : couple moteur élevé, vérins de pression, moteurs coordonnés pour une haute précision de synchronisation
• Aides au démarrage : synchronisables via fréquence pilote ; disponibles jusqu'à 180 kN de traction
• Plots / courroies : plots en caoutchouc en V sur chenilles ; courroies Poly-V pour abaisseurs à bande
• Réglages : réglage électrique des chenilles (supérieures et inférieures) ; les chenilles inférieures peuvent être réglées manuellement ou électriquement ; réglage électrique au diamètre
• Contrôle de contre-pression : disponible pour tuyaux à paroi fine
• Vitesse d'extrusion (petits diamètres) : jusqu'à 300 m/min
• Changement de bande : système de changement rapide pour un accès facilité
• Fonctions supplémentaires : guides latéraux pour extrusion à grande vitesse ; support supérieur basculant ; supports pendulaires et pression pneumatique sur les chenilles supérieures
• Personnalisation : réalisation de versions sur mesure et adaptations spéciales pour applications spécifiques (ex. FDC – fast dimension change)
• Diamètres applicables : de 16 mm jusqu'à et au-delà de 800 mm ; versions spécialisées pour petits diamètres jusqu'à 125 mm
