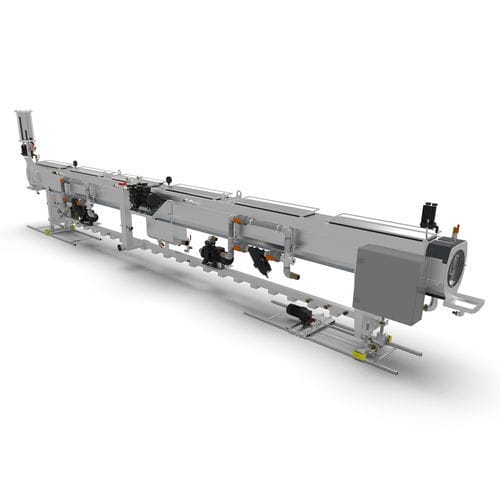

Cuve à circulation de process vacStream

Présentation
Les cuves à vide vacStream sont conçues pour l'extrusion de tuyaux PO et PVC sur une large plage de diamètres et d'exigences de production. La gamme est modulaire et configurable en versions mono- ou multi‑chambre, avec option FDC (fast dimension change) et capacité double noyau. Conçues pour la stabilité du procédé, l'efficacité énergétique et une intégration aisée dans les lignes d'extrusion.

Vos avantages

• Options de construction en acier inoxydable
• Canalisations optimisées pour l'écoulement et résistantes à la corrosion
• Réglage en hauteur, en latéral et en longitudinal
• Température maîtrisée par eau froide
• Économies d'énergie grâce à des pompes dimensionnées
• Tanks adaptés aux besoins spécifiques de l'application
• Soutien de tuyau breveté pour versions FDC
• Vacuumpompes à commande de fréquence (option)

Notre offre

• Cuves à vide pour diamètres de tuyau jusqu'à 63 mm
• Cuves à vide pour diamètres de tuyau jusqu'à 630 mm
• Cuves à vide pour diamètres de tuyau à partir de 800 mm
• Capacité extrusion gros diamètre : actuellement jusqu'à 1 600 mm (PVC) et 2 600 mm (HDPE)

Diamètre de tuyau jusqu'à 63 mm

• Versions spéciales pour contrôle précis du vide et du débit d'eau
• Contrôle fin du vide (option)
• Configurations à deux ou plusieurs chambres
• Commutable entre bain complet et bain pulvérisé
• Unités intégrées de soufflage et de séchage
• Protection contre le fonctionnement à sec pour pompes à vide et pompes eau

Diamètres de tuyau jusqu'à 630 mm

• Cuves disponibles en 6 m (une chambre) et 9 m (double chambre) avec segments modulaires de 1,5 m
• Configuration flexible et grande longueur de refroidissement grâce à la connexion sans obstacle des cuves
• Vide très stable via une commande de procédé optimisée
• Système de rails avancé pour le positionnement des composants sous ou à côté de la cuve
• Tous les composants FDC peuvent être équipés en rétropour sur cuves mono‑chambre
• Étanchéité rapide et durable grâce au nouveau concept de couvercle
• Conception symétrique permettant de changer le côté opérateur sans modification structurelle

Grandes sections à partir de 800 mm

• Pompes eau et vide redondantes pour sécurité de fonctionnement et démarrage facilité
• Tiges de buses de pulvérisation réglables depuis l'extérieur
• Double unité de filtration avec lavage automatique
• Aides au changement, tels que palans et plateformes à l'intérieur de la cuve
• Accès par le dessus facilité par une plateforme de sécurité opérateur

Caractéristiques techniques

• Produit : cuves à vide pour extrusion de tuyaux PO et PVC (marque : vacStream)
• Option FDC (fast dimension change) pour changement automatique de diamètre
• Capable d'extrusion double noyau
• Segments modulaires de 1,5 m — longueurs types : 6 m (une chambre), 9 m (double chambre)
• Système d'appui de tuyau breveté pour versions FDC
• Contrôle fin du vide et du débit d'eau en option
• Configurations mono/bi/multi‑chambre
• Fonctionnement commutable bain complet / bain pulvérisé
• Unités intégrées de soufflage et de séchage
• Protection contre le fonctionnement à sec pour pompes vide et eau
• Pompes à vide à commande de fréquence (option) pour économies d'énergie
• Canalisations optimisées pour l'écoulement et résistantes à la corrosion ; options en acier inoxydable
• Pompes redondantes pour cuves grand diamètre
• Réglage extérieur des tiges de buses
• Double filtre avec lavage automatique
• Plateforme de sécurité opérateur pour accès par le dessus
• Design symétrique permettant le changement de côté opérateur sans modification structurelle
• Capacité extrusion grand diamètre : jusqu'à 1 600 mm (PVC) et 2 600 mm (HDPE)
