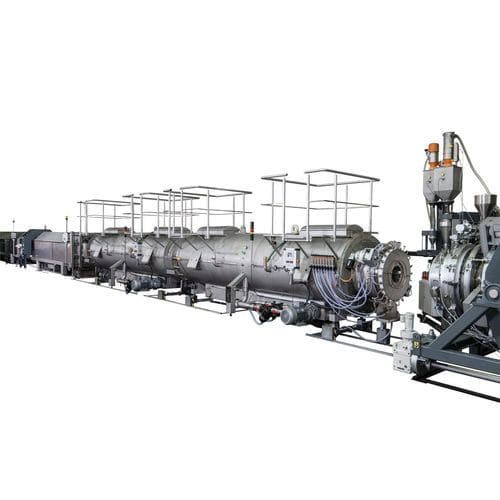

Ligne d'extrusion monocouche FDC

multicoucheà haut débitde tuyau

Aperçu
Fonctionnement puissant et flexible
Lignes complètes pour changement rapide des dimensions en ligne, fournies depuis une source unique
Les fabricants de tuyaux qui souhaitent rester compétitifs ont besoin de lignes d'extrusion performantes, flexibles et rapidement réglables, tout en présentant une exploitation économique. Pour répondre à ces besoins, le système permet un changement automatique des dimensions des tuyaux pendant la production. Il peut être livré en solution complète ou sous forme de composants individuels pour moderniser une ligne existante.

Vos avantages

• Ligne d'extrusion productive à haut débit
• Économies de matière grâce à la réduction des temps de changement
• Grande flexibilité sur la géométrie des tuyaux et la planification de la production

Notre offre

• Extrudeurs haute performance associés à un système de refroidissement interne du tuyau pour une productivité élevée et une faible consommation d'énergie
• Composants réglables sur une plage de diamètres particulièrement large
• Concept modulaire : depuis le remplacement d'un composant réglable jusqu'à une ligne d'extrusion entièrement automatique et réglable, p. ex. diamètres 200 - 630 mm
• Prise en main simple grâce à un concept de commande étendu pour le changement automatique des dimensions
• Excellente qualité des tuyaux avec surface homogène et répartition uniforme de l'épaisseur de paroi
• Le système FDC convient pour la production de tuyaux PE‑HD monolithiques ainsi que pour des tuyaux multicouches co-extrudés

Composants de la ligne FDC

• 1 : Extrudeuse
• 2 : Tête de tuyau avec jeu de fusion réglable (tête helix II avec jeu de fusion réglable)
• 3 : Manchon de calibrage réglable FDC
• 4 : Cuve à vide vacStream avec support de tuyau réglable
• 5 : Joint d'aspiration réglable FDC
• 6a : Cuve de refroidissement coolStream
• 6b : Arraîneuse pullStream
• 6c : Unité de coupe cutStream
• 6d : Table basculante

Caractéristiques / spécifications techniques

• Modèle / Série : FDC
• Plage de diamètres (exemple) : 200 - 630 mm (le concept modulaire permet une plage de diamètres particulièrement large)
• Convient pour : tuyaux PE‑HD monolithiques et tuyaux multicouches co-extrudés
• Principales caractéristiques : changement automatique de dimension en ligne, jeu de fusion réglable (tête helix II), manchon de calibrage réglable, joint d'aspiration réglable
• Modularité : configurable depuis un seul composant réglable jusqu'à une ligne d'extrusion entièrement automatique et réglable
• Performances : conçu pour un débit élevé avec une exploitation économe en énergie
• Modules aval : refroidissement interne du tuyau, cuve à vide avec support réglable, arraîneuse, unité de coupe, table basculante
