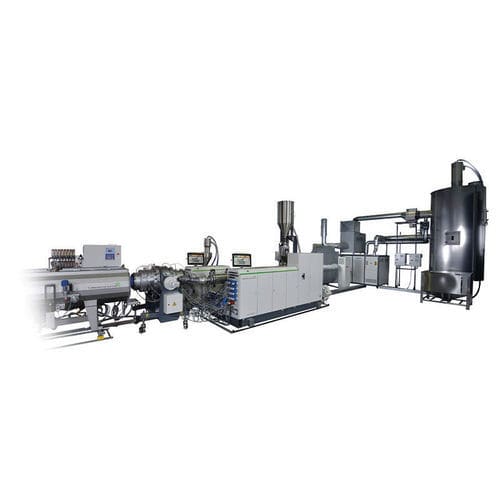

Système d’économie d’énergie pour système de refroidissement

Présentation
battenfeld-cincinnati présente le concept Green Pipe : une approche aval de refroidissement et de séchage visant à réduire la consommation d'énergie, d'eau et de matière sur les lignes d'extrusion. Le concept associe un refroidissement interne par air ciblé, un sécheur économe en énergie et une surveillance énergétique de la ligne pour optimiser chaque composant aval en production de tuyaux.

Concept Green Pipe — section aval

• La consommation d'énergie de la section de refroidissement peut être réduite d'environ 50 %
• La consommation d'eau de refroidissement par heure peut diminuer jusqu'à 90 %
• Le potentiel de Free Cooling peut augmenter jusqu'à 50 %

Composants Green Pipe
Gorge de tuyau helix II VSI-T avec Efficient Air Cooling (EAC)

• Refroidissement interne en contre-courant par air ambiant : l'air ambiant circule à l'intérieur du tuyau dans le sens inverse de l'extrusion pour un refroidissement interne uniforme
• Selon l'application, la longueur de la section de refroidissement peut être réduite de 30 % à 50 %
• Intégration possible aux lignes d'extrusion existantes après consultation
• La plupart des têtes de tuyau battenfeld-cincinnati existantes peuvent être rétrofitées

Système de séchage EAC (Labotek)

• Développé conjointement avec battenfeld-cincinnati pour une utilisation avec les gorges helix II VSI-T
• Conception de sécheur combiné à haute efficience énergétique
• Deux zones de séchage indépendantes pour optimiser le débit et la consommation d'énergie

Surveillance énergétique et approche modulaire

• La surveillance énergétique de la ligne permet d'identifier le potentiel d'optimisation de chaque composant
• L'approche modulaire Green Pipe permet des retrofits ciblés pour réduire les consommations de matières, d'énergie et d'eau

Téléchargements
App_Pipe_EN.pdf (disponible en téléchargement sur la page produit)

Caractéristiques techniques

• Nom du concept : Green Pipe concept
• Technologie principale de refroidissement : EAC (Efficient Air Cooling) — refroidissement interne en contre-courant par air ambiant
• Réduction attendue de l'énergie de refroidissement : jusqu'à ~50 %
• Économies d'eau de refroidissement : jusqu'à ~90 % par heure
• Augmentation du Free Cooling : jusqu'à 50 %
• Potentiel de réduction de la longueur de la section de refroidissement : 30 %–50 % selon l'application
• Séchage : système de séchage EAC (Labotek) avec deux zones de séchage indépendantes
• Retrofit : intégration possible sur lignes existantes après consultation ; de nombreuses têtes battenfeld-cincinnati peuvent être rétrofitées
