Tuyau flexible pour vapeur Imawrap-C™

en siliconepour hautes pressionsde transfert

Aperçu du produit

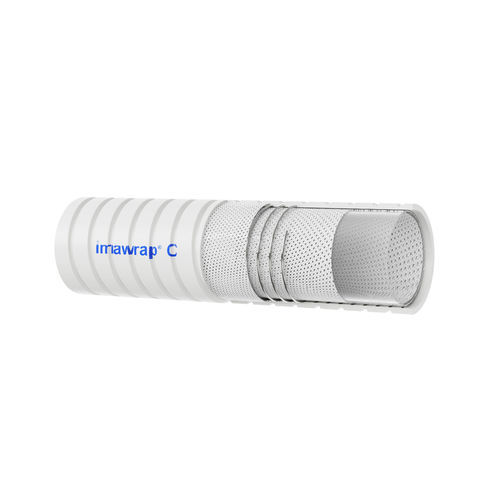

Imawrap-C™ est un tuyau (flexible) en silicone à paroi interne lisse, vulcanisé au platine, renforcé par un fil hélicoïdal SS 316L et enveloppé de quatre couches de tissu polyester de haute qualité, avec une gaine extérieure en silicone convolutée. Les multiples couches de polyester augmentent la pression d'éclatement. Le produit est adapté aux applications nécessitant une haute résistance au pliage et le transfert de vapeur à haute pression dans les industries pharmaceutiques et biotechnologiques.

Applications

• Transformation pharmaceutique
• Transformation alimentaire
• Applications avec cellules de charge (load cell)
• Transfert CIP, WFI
• Transfert de poudres en vrac
• Transfert cosmétique et eau ultrapure
• Transfert de vapeur à haute pression

Certifications

• Études E&L basées sur Toxikon disponibles pour la couche intérieure
• Certification NSF-51 sur la couche résine
• Conforme à la norme alimentaire US FDA 21 CFR 177.2600
• Conforme à USP Classe VI
• Conforme à ISO 10993-1
• RoHS ; sans phtalate / bisphénol / plastifiant volatil ; certification TSE / BSE
• Certification d'origine animale (sans matière d'origine animale)
• Enregistrement USFDA DMF n°26201
• Pack de validation complet disponible sur demande

Caractéristiques clés

• Indice de pression élevé pour un transfert sûr des matières
• Conçu pour des applications à fort vide
• Excellente flexibilité et résistance au pliage
• Traçabilité par lot
• Plage de température : -55 °C à 220 °C
• Disponible avec embouts tri-clamp SS316L
• Sterilisable par autoclave, CIP & SIP ; compatible oxyde d'éthylène et irradiation gamma

Tailles standard (catalogue)
# | CATALOGUE NO. | SIZE IN MM (ID x OD) | SIZE IN INCH (ID) | MAX WORKING PRESSURE (IN BAR) @ 27°C | MIN BURST PRESSURE (IN BAR) @ 27°C | MIN BEND RADIUS IN (MM) | VACUUM Hg @ 70°F/27°C (IN MM)
1 | 1222WP | 12 x 22 | ½” | 16 | 34 | 40 | FULL
2 | 1628WP | 16 x 28 | 5/8” | 14 | 34 | 50 | FULL
3 | 1930WP | 19 x 30 | ¾” | 13 | 34 | 60 | FULL
4 | 2538WP | 25 x 38 | 1” | 10.5 | 32 | 90 | FULL
5 | 3246WP | 32 x 46 | 1¼” | 10 | 32 | 90 | 500
6 | 3852WP | 38 x 52 | 1½” | 9.5 | 30 | 110 | 400
7 | 5064WP | 50 x 64 | 2” | 8 | 30 | C/P | 300
8 | 6478WP | 64 x 78 | 2½” | 6.5 | 25 | C/P | C/P
9 | 7590WP | 75 x 90 | 3” | 5 | 20 | C/P | C/P

Caractéristiques / spécifications techniques

• Couche intérieure : silicone vulcanisé au platine (paroi interne lisse)
• Renfort : fil hélicoïdal SS 316L
• Enveloppement de renfort : 4 couches de tissu polyester de haute qualité
• Gaine extérieure : silicone convoluté
• Plage de température : -55 °C à 220 °C
• Méthodes typiques de stérilisation : autoclave, CIP, SIP, oxyde d'éthylène, irradiation gamma
• Embouts disponibles : option embouts tri-clamp SS316L
• Traçabilité : traçable par lot
• Conformité : US FDA 21 CFR 177.2600, USP Classe VI, ISO 10993-1, NSF-51 sur couche résine, RoHS et sans plastifiants nocifs spécifiés
• Usages prévus : transfert vapeur haute pression, pharmaceutique, biotech, alimentaire, eau ultrapure, CIP/WFI, transfert de poudre en vrac, applications avec cellules de charge
