Tuyau flexible pour boisson Imafit®

en siliconede transfertpour applications alimentaires

Présentation produit

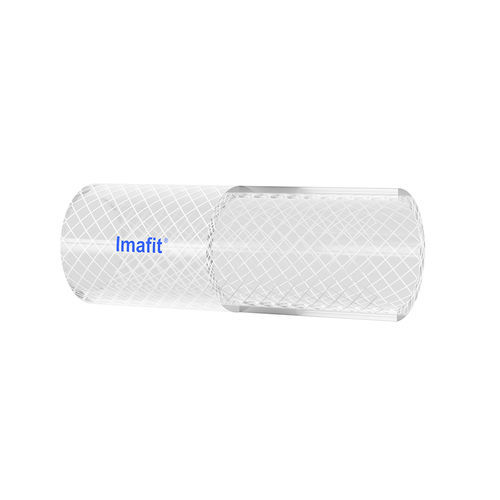

Imafit® est un tuyau en silicone vulcanisé au platine, renforcé par une tresse en polyester. Il offre une grande flexibilité pour les applications de transfert de fluides sous pression dans les industries pharmaceutique et biotechnologique. Le tuyau est fabriqué selon des paramètres qualité stricts pour garantir une flexibilité optimale et un rayon de courbure minimal.

Applications

• Transfert de matières pharmaceutiques et biotechnologiques
• Transfert de liquides critiques
• Load cell et cultures cellulaires
• Laboratoire d'analyse, agroalimentaire et boissons
• Biotechnologie

Certifications

• Études E&L de type TOXIKON disponibles pour la couche intérieure
• Certification NSF-51 sur la couche résine
• Conforme à la norme alimentaire US FDA 21 CFR 177.2600
• Conforme à USP Classe VI
• Conforme à ISO 10993
• Certifié RoHS, exempt de métaux lourds restreints
• Sans phtalates / bisphénol / plastifiants volatils
• Certificat TSE/BSE (sans matériau d'origine animale)
• Package complet de validation disponible sur demande

Caractéristiques clés

• Excellente flexibilité
• Fabriqué en résine de silicone à faible volatilité
• Ne transmet ni goût ni odeur
• Lot traçable
• Plage de température : -80°C à 230°C
• Disponible avec embout Tri-clover SS 316L ayant une valeur Ra ≤ 0.5 au diamètre intérieur
• Couche extérieure colorée disponible
• Codage couleur client disponible
• Sterilisable par autoclave, oxyde d'éthylène (EtO) et rayonnement gamma

Tailles standard disponibles
N° | RÉF. | DIMENSION EN MM (ID x OD) | DIMENSION EN POUCE (ID) | PRESSION DE SERVICE MAX (EN BAR) @ 27°C | PRESSION D'ÉCLAT MIN (EN BAR) @ 27°C | RAYON DE COURBURE (EN MM) | VIDE Hg @ 70°F/27°C
1 | 0613FT | 6 x 13 | ¼” | 10.0 | 30 | 50 | NA
2 | 0916FT | 9 x 16 | 11/32” | 9.0 | 27 | 50 | NA
3 | 1220FT | 12 x 20 | ½” | 7.0 | 21 | 80 | NA
4 | 1624FT | 16 x 24 | 5/8” | 7.0 | 21 | 90 | NA
5 | 1927FT | 19 x 27 | ¾” | 6.0 | 18 | 110 | NA
6 | 2535FT | 25 x 35 | 1” | 4.0 | 12 | 160 | NA
7 | 3242FT | 32 x 42 | 1¼” | 3.0 | 9 | 200 | NA
8 | 3850FT | 38 x 50 | 1½” | 2.5 | 8 | C/P | NA

Caractéristiques / Spécifications techniques

• Matériau : silicone vulcanisé au platine avec renfort tressé en polyester
• Couche intérieure : liner résine de qualité alimentaire conforme à FDA 21 CFR 177.2600
• Biocompatibilité : conforme à USP Classe VI et ISO 10993
• Plage de température : -80°C à 230°C
• Pression : pressions de service maximales et de rupture variables selon la taille (voir tableau des tailles standard)
• Rayon de courbure : dépend de la taille (voir tableau des tailles standard)
• Méthodes de stérilisation : autoclave, gaz oxyde d'éthylène (EtO), rayons gamma
• Embouts : disponibles avec embout Tri-clover SS 316L avec Ra ≤ 0.5 au diamètre intérieur
• Additifs chimiques : sans phtalates, bisphénol ni plastifiants volatils ; conforme RoHS
• Traçabilité : lot traçable
• Options : couche extérieure colorée et codage couleur client disponibles
