Tuyau flexible pour acide Imaweld®

pour fluide de haute puretéen TPEen polyester

Vue d'ensemble du produit

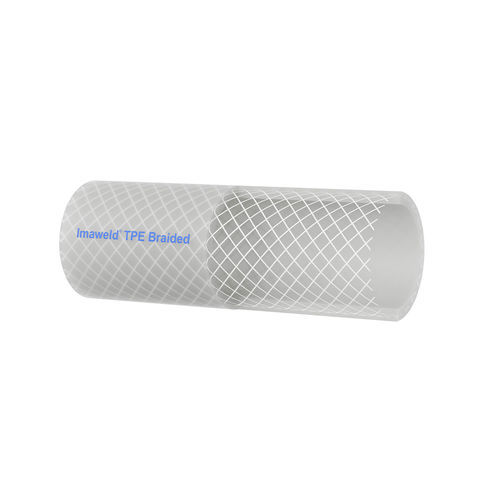

Imaweld® Tubage tressé TPE est un tube en élastomère thermoplastique tressé, conçu pour les applications biopharmaceutiques et médicales nécessitant une résistance à la pression supérieure ou une meilleure tenue à l'éclatement par rapport aux tubes thermoplastiques non renforcés. Fabriqué et conditionné en salle blanche ISO Classe 7 avec une formulation sans composants d'origine animale (ADCF), le tube est renforcé par une tresse en polyester pour l'armature mécanique et le contrôle de l'expansion.

Caractéristiques

• Différentes constructions de tressage en TPE disponibles et large gamme de diamètres intérieurs et extérieurs pour s'adapter aux exigences de procédé
• Processus de fabrication complet réalisé en salle blanche ISO Classe 7 avec procédures contrôlées des matières premières au produit fini

Conformité et certifications

• ISO 10993-5 (Cytotoxicité, in vitro)
• ISO 10993-3 (Génotoxicité)
• ISO 10993-4 (Hémolyse)
• ISO 10993-11 (Toxicité systémique, in vivo)
• USP Classe VI
• USP 87
• FDA 21 CFR 177.2600
• Sans phtalates
• Conforme ROHS
• Étude des extractibles et lixiviables disponible

Caractéristiques clés

• Matiériaux et process de qualité biopharmaceutique
• Pression d'éclatement supérieure comparée aux tubes thermoplastiques non tressés
• Ultra flexible avec rayon de courbure minimal amélioré
• Auto-clavable et stérilisable par gamma
• Plage de température d'utilisation : -40°C à 135°C
• Résistant aux étranglements (kink resistant)
• Excellente résistance aux acides et aux alcalins
• Rapport d'étude extractible BPOG disponible
• Support de livraison rapide
• Option avec raccord sanitaire Tri-Clover

Tailles standard disponibles (tableau)
# | PART NO. | ID in Inch (mm) | OD in Inch (mm) | Working Pressure (in Bar) | Minimum bend radius (in mm) | Coil length (in meter)
1 | 06-13-IWB | 0.237 (6) | 0.512 (13) | 7.58 | 38 | 25
2 | 09-16-IWB | 0.354 (9) | 0.63 (16) | 5.5 | 63.5 | 25
3 | 12-20-IWB | 0.472 (12) | 0.787 (20) | 8.96 | 76 | 25
4 | 16-24-IWB | 0.629 (16) | 0.944 (24) | 7.58 | 100 | 15
5 | 19-29-IWB | 0.748 (19) | 1.106 (27) | 7.58 | 140 | 15

Spécifications techniques

• Brand: Imaweld®
• Famille de produit : Tubage tressé TPE
• Matériau : Élastomère thermoplastique (TPE) avec renfort par tresse polyester
• Fabrication en salle blanche : ISO Classe 7
• Résine : Sans composants d'origine animale (ADCF)
• Biocompatibilité et réglementation : série ISO 10993, USP Classe VI, USP 87, FDA 21 CFR 177.2600
• Sans phtalates et conforme ROHS
• Stérilisation : Auto-clavable et stérilisable par gamma
• Plage de température : -40°C à 135°C
• Propriétés : Ultra-flexible, rayon de courbure amélioré, pression d'éclatement supérieure vs tube non tressé, résistant aux kink, excellente résistance aux acides et aux alcalins
• Raccords disponibles : Option pour raccord sanitaire Tri-Clover
• Longueurs en bobine et références disponibles : voir tableau des tailles standard ci-dessus
