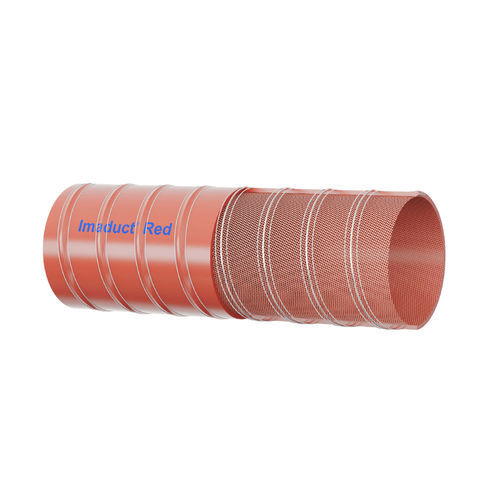

Gaine de ventilation flexible ImaDuct™

spiraléerondecirculaire

Description du produit
Tuyau pour conduit flexible fabriqué en toile de verre de qualité, enduite de caoutchouc silicone des deux côtés. Un fil hélicoïdal en acier inox est incorporé à l'intérieur du tuyau pour l'armature. La surface extérieure est finie par une couche de silicone et un enroulement supplémentaire de toile de verre pour la protection thermique et contre l'abrasion.

Applications

• Extraction d'air chaud provenant de fours à céramique et fours industriels.
• Systèmes de ventilation et de conditionnement d'air dans les cockpits d'aéronefs, hélicoptères et divers véhicules.
• Évacuation des fumées et des gaz chauds des fours à air chaud nécessitant une résistance à haute température.

Certifications

• Conforme à USFDA 21 CFR 177.2600
• Conforme à la directive UE 2015/863

Principales caractéristiques

• Convient pour divers gaz, y compris l'air chaud et les fumées.
• Plage de température d'utilisation : +70°C à +300°C.
• Toile de verre enduite de silicone des deux côtés pour stabilité thermique et protection de surface.
• Armature en fil hélicoïdal inox à l'intérieur du tuyau pour maintien de la forme et soutien.
• Conception en spirale à pas étroit pour une grande flexibilité et une ventilation efficace.
• Petit rayon de courbure ; antikink ; peut être plié jusqu'à 360°.
• Résistant aux huiles, solvants, ozone, eau et champignons.

Couleurs

• Rouge
• Blanc
• Transparent

Tailles standard disponibles

• 1 | 32 2.5DT | 32 x 2.5 mm (ID x OD) | 1.25 in (ID) | Pression de service maxi : 2.6 bar @27°C | Pression d'éclatement mini : 400 bar @27°C | Rayon de courbure mini : 64 mm | Vide Hg @70°F/27°C : 10 mm
• 2 | 38 2.5DT | 38 x 2.5 mm | 1.5 in (ID) | Pression de service maxi : 2.6 bar @27°C | Pression d'éclatement mini : 400 bar @27°C | Rayon de courbure mini : 64 mm | Vide : 10 mm
• 3 | 51 2.5DT | 51 x 2.5 mm | 2 in (ID) | Pression de service maxi : 2.5 bar @27°C | Pression d'éclatement mini : 350 bar @27°C | Rayon de courbure mini : 84 mm | Vide : 10 mm
• 4 | 63 2.5DT | 63 x 2.5 mm | 2.5 in (ID) | Pression de service maxi : 2.3 bar @27°C | Pression d'éclatement mini : 300 bar @27°C | Rayon de courbure mini : 102 mm | Vide : 10 mm
• 5 | 75 2.5DT | 75 x 2.5 mm | 3 in (ID) | Pression de service maxi : 2.1 bar @27°C | Pression d'éclatement mini : 270 bar @27°C | Rayon de courbure mini : 121 mm | Vide : 10 mm
• 6 | 89 2.5DT | 89 x 2.5 mm | 3.5 in (ID) | Pression de service maxi : 2.0 bar @27°C | Pression d'éclatement mini : 250 bar @27°C | Rayon de courbure mini : 141 mm | Vide : 5 mm
• 7 | 100 2.5DT | 100 x 2.5 mm | 4 in (ID) | Pression de service maxi : 1.9 bar @27°C | Pression d'éclatement mini : 250 bar @27°C | Rayon de courbure mini : 160 mm | Vide : 5 mm
• 8 | 127 3DT | 127 x 3 mm | 5 in (ID) | Pression de service maxi : 1.5 bar @27°C | Pression d'éclatement mini : 170 bar @27°C | Rayon de courbure mini : 199 mm | Vide : 5 mm
• 9 | 150 3DT | 150 x 3 mm | 6 in (ID) | Pression de service maxi : 1.3 bar @27°C | Pression d'éclatement mini : 125 bar @27°C | Rayon de courbure mini : 237 mm | Vide : 5 mm

Caractéristiques techniques

• Matériau : toile de verre avec revêtement en caoutchouc silicone sur les deux faces.
• Renfort : fil hélicoïdal en acier inox à l'intérieur du tuyau.
• Plage de température de service : +70°C à +300°C.
• Médias appropriés : divers gaz, y compris air chaud et fumées.
• Comportement mécanique : spirale à pas étroit pour ventilation flexible, petit rayon de courbure, anti-plis ; peut être plié jusqu'à 360°.
• Résistance chimique/environnementale : résistant aux huiles, solvants, ozone, eau et champignons.
• Couleurs disponibles : Rouge, Blanc, Transparent.
• Tailles standard et pressions de service/éclatement ainsi que rayons de courbure indiqués ci‑dessus.
