Tuyau flexible pour boisson Imawrap®

en siliconehaute pressionde transfert

Présentation du produit

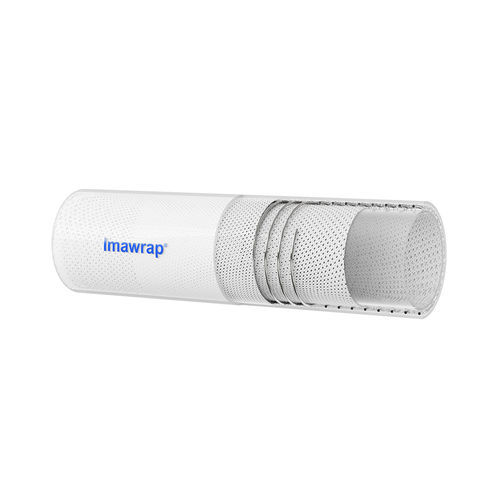

Imawrap® est un tuyau d'aspiration mandriné en silicone vulcanisé au platine, renforcé par 4 couches de tissu polyester et un fil hélicoïdal en SS 316. Conçu pour le transfert sous haute pression de liquides et semi-liquides, il convient aux industries biopharmaceutique, pharmaceutique, alimentaire, boissons et cosmétique et offre un rayon de courbure adapté aux implantations compactes.

Fabrication & matériaux
Fabriqué en salle propre ISO Classe 7. La couche interne est en résine silicone vulcanisée au platine à faible taux volatile, testée pour les extractibles (études TOXIKON base E&L) et conforme aux exigences NSF-51 pour résines alimentaire. Les couches extérieures peuvent être codées par couleur pour faciliter la prévention des contaminations croisées.

Disponibilité & raccords
Fourni en longueurs personnalisées, avec ou sans raccords SS 316L tri-clamp, BSP et autres raccords standards. Adapté aux transferts liquides haute pression et aux applications sous vide.

Applications

• Lignes de procédé biopharmaceutiques
• Production pharmaceutique
• Systèmes de transfert sous vide
• Lignes d'alimentation et retour de bioréacteurs
• Production de cosmétiques, aliments et boissons

Certifications

• Résultats d'études TOXIKON base E&L disponibles pour la couche interne
• Certification NSF-51 sur la résine de la couche interne
• Conforme à la norme US FDA 21 CFR 177.2600 (contact alimentaire)
• Conforme à USP Classe VI
• Conforme à ISO 10993
• Conformité RoHS (sans métaux lourds restreints)
• Sans phtalates / bisphénols / plastifiants volatils
• Certification TSE/BSE (sans matière d'origine animale)

Caractéristiques principales

• Flexible avec un bon rayon de courbure pour un routage compact
• Tailles disponibles de 1/4" à 6" de diamètre (tailles standard ci‑dessous)
• Construction en silicone vulcanisé au platine à faible volatilité
• Couche interne en résine silicone homologuée NSF-51
• Convient aux services sous vide
• Conception résistante aux plis
• Plage de température d'utilisation : -80°C à +180°C
• Sterilisable en autoclave ; compatible CIP & SIP
• Codage couleur personnalisable pour éviter les contaminations croisées
• Inodore et sans saveur
• Conforme FDA 21 CFR, USP Classe VI et Pharmacopée européenne 3.1.9

Tailles standard disponibles (tableau)
# | PART NO. | TAILLE EN MM (ID x OD) | TAILLE EN POUCES (ID) | PRESSION DE SERVICE MAX (BAR) @ 27°C | PRESSION D'ÉCLAT MIN (BAR) @ 27°C | RAYON DE COURBURE (MM) | VIDE Hg @ 27°C (MM)
1 | 0613WP | 6 x 13 | 1/4" | 18.5 | 38 | 60 | 760
2 | 0916WP | 9 x 16 | 11/32" | 18.0 | 38 | 70 | 760
3 | 1220WP | 12 x 20 | 1/2" | 16.0 | 34.0 | 80 | 760
4 | 1624WP | 16 x 24 | 5/8" | 14.0 | 34 | 90 | 760
5 | 1927WP | 19 x 27 | 3/4" | 12.0 | 34.0 | 100 | 760
6 | 2535WP | 25 x 35 | 1" | 10.5 | 32.0 | 120 | 760
7 | 3242WP | 32 x 42 | 1 1/4" | 10.0 | 32.0 | 180 | 500
8 | 3850WP | 38 x 50 | 1 1/2" | 10.0 | 30.0 | 220 | 400
9 | 5062WP | 50 x 62 | 2" | 8.0 | 24.0 | 300 | 300
10 | 6476WP | 64 x 76 | 2 1/2" | 6.0 | 18.0 | 350 | C/P
11 | 7587WP | 75 x 87 | 3" | 5.0 | 15.0 | C/P | C/P
12 | 100112WP | 100 x 112 | 4" | 5.0 | 15.0 | C/P | C/P

Caractéristiques techniques

• Nom du produit : Imawrap®
• Construction : tuyau mandriné en silicone vulcanisé au platine
• Renfort : 4 couches tissu polyester + fil hélicoïdal SS 316
• Couche interne : résine silicone vulcanisée au platine (NSF-51), extractibles testés
• Environnement de fabrication : salle propre ISO Classe 7
• Plage de température : -80°C à +180°C
• Sterilisation : autoclave ; compatible CIP & SIP
• Raccords disponibles : tri-clamp SS 316L, raccords BSP et autres raccords standards
• Gamme de tailles : de 1/4" à 6" de diamètre (tailles standard listées ci‑dessus)
• Usage prévu : transferts liquides haute pression et applications sous vide
• Conformité : FDA 21 CFR 177.2600, USP Classe VI, ISO 10993, RoHS
• Atouts : silicone faible volatilité, résistant aux plis, inodore et sans saveur, codage couleur personnalisable
