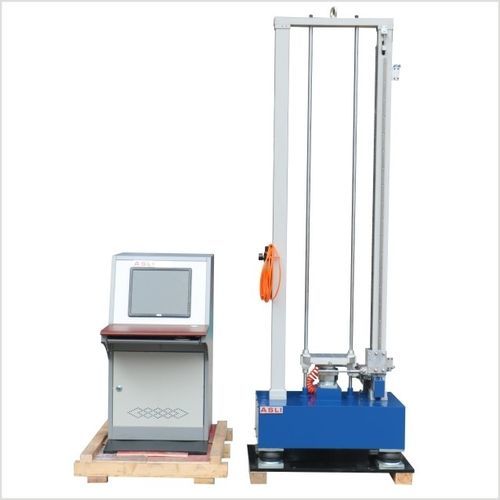

Percuteur mécanique SS series

à impactpour applications marinesde margarine

Résumé
Le banc d'essai de choc mécanique haute accélération pour batteries lithium est conçu pour évaluer la résistance aux impacts de produits dans des secteurs tels que l'électronique, l'aéronautique, le nautisme, le militaire, les pièces automobiles et le transport. Il réalise des essais d'impact avec différentes formes d'onde (demi-sinus, trapézoïdale, dent de scie, carrée) pour simuler des conditions réelles de choc et faciliter la validation de la conception du produit et de son emballage.

Application du produit
La machine mesure et vérifie les performances des produits et des emballages face aux chocs ; elle peut reproduire des profils de choc environnementaux réalistes grâce à différentes formes d'onde, aidant ainsi à évaluer et améliorer l'intégrité structurelle du produit et de son emballage.

Normes et références mentionnées

• IEC62133-2012
• UL1642
• ONU38.3
• GB31241-2014
• YD/T 2344.1-2011 (Système de batterie LiFePO4 pour télécommunications, Partie 1)
• GB/T 2423.5 (Essai Ea : Choc)
• GB/T 2423.6 (Essai Eb : Bump)
• IEC 68-2-29 (Essai Eb : Impact)
• JJG497-2000 (Règlement de vérification des machines d'essai fonctionnelles)

SPÉCIFICATIONS POUR Banc d'essai d'impact de choc (tableau récapitulatif)
Modèles : SS-5 | SS-10 | SS-25 | SS-50 | SS-100 | SS-200
Capacité de charge (Kg) : 5 | 10 | 25 | 50 | 100 | 200
Taille de la table (mm) : 120x120 | 200x200 | 350x350 | 450x450 | 650x650 | 750x750
Accélération d'impulsion (m/s2) - Demi-sinus : 150~15000 | 150~15000 | 150~15000 | 150~6000 | 150~6000 | 150~3500
Accélération d'impulsion (m/s2) - Trapézoïdale : 300~1000 (tous les modèles)
Accélération d'impulsion (m/s2) - Dent de scie : 150~1000 (tous les modèles)
Largeur d'impulsion - Demi-sinus (ms) : 0,5~18 | 0,6~18 | 0,8~25 | 1,5~30 | 1,5~30 | 2~30
Largeur d'impulsion - Trapézoïdale (ms) : 6~12 | 6~12 | 6~18 | 6~12 | 6~12 | 6~12
Largeur d'impulsion - Dent de scie (ms) : 6~18 (tous les modèles)
Poids (kg) : 600 | 700 | 900 | 2600 | 3300 | 4000

Images de référence
Photos de référence de l'équipement et des stands/expositions du fabricant (illustrations de la machine et des visites/expositions).

Caractéristiques principales

• Dispositif d'autoprotection intégré pour éviter les impacts secondaires.
• Hauteur d'impact contrôlée numériquement pour une exécution précise des essais.
• Haute répétabilité des données d'essai.
• Générateur de signaux offrant plusieurs formes d'onde : demi-sinus, trapézoïdale, dent de scie, carrée, etc.
• Bon isolement des vibrations pour maîtriser l'impact environnemental conformément aux exigences.
• Bonnes performances en matière de sécurité.
• Conforme aux ondes de choc selon les normes IEC, MIL, GJB, JIS, ASTM et autres normes nationales et internationales.

Caractéristiques / spécifications techniques

• Dénomination de la série : SS series
• Modèles disponibles : SS-5, SS-10, SS-25, SS-50, SS-100, SS-200
• Plage de capacité : 5 kg à 200 kg selon le modèle
• Tailles de table : de 120x120 mm à 750x750 mm selon le modèle
• Plage d'accélération (demi-sinus) : jusqu'à 15000 m/s² sur les plus petits modèles ; valeurs maximales plus faibles sur les modèles plus grands (ex. 6000 ou 3500 m/s²)
• Largeur d'impulsion variable selon la forme d'onde : demi-sinus (0,5–30 ms selon le modèle), trapézoïdale (environ 6–18 ms), dent de scie (6–18 ms)
• Poids de l'équipement : de 600 kg à 4000 kg selon le modèle
• Formes d'onde supportées : demi-sinus, trapézoïdale, dent de scie, carrée
• Compatibilité normative : IEC62133, UL1642, ONU38.3, GB31241-2014 et normes internationales liées aux essais de choc
