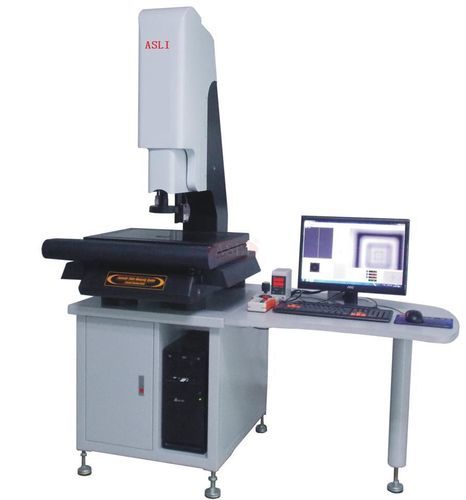

Système de contrôle dimensionnel sans contact VMS series

Présentation
Cette machine de mesure vidéo 2D manuelle est conçue pour l'inspection précise en deux coordonnées dans les secteurs de la mécanique, de l'électronique, de l'instrumentation et des plastiques. Elle offre une mesure visuelle, l'export des données et une intégration simple aux processus de contrôle.

Paramètres du produit

• Options de modèle : VMS-1510, VMS-2010, VMS-320, VMS-4030
• Dimensions table métal (mm) : 354×228 ; 404×228 ; 500×330 ; 606×466
• Dimensions table verre (mm) : 210×160 ; 260×160 ; 350×280 ; 450×350
• Course (X×Y mm) : 150×100 ; 200×100 ; 300×200 ; 400×300
• Poids (kg) : 100 ; 110 ; 140 ; 240
• Dimensions (L×H×P mm) : 540×850×560 ; 760×900×600 ; 970×940×670

Système d'imagerie

• Caméra vidéo CCD couleur 1/3" avec objectifs zoom 0,7–4,5×
• Grossissement vidéo : 40–255×
• Champ objet : 7–1,1 mm
• Éclairage : plaque LED de surface et éclairage incident LED, intensité réglable

Certificats

• Rapport officiel de calibration par un organisme tiers (Chine)
• Certification CE

Fonctionnalités de la machine de mesure visuelle manuelle

• Interface RS-232 pour connexion PC ; logiciel de mesure 2D dédié pour le pilotage et la génération de graphiques
• Imprimante en option et systèmes de mesure/scan disponibles
• Mesure de points, lignes, cercles, arcs, ovales et rectangles ; positionnement multipoint pour améliorer la précision
• Translations X, Y, Z fluides pour une utilisation plus pratique et efficace
• Export direct des données de mesure vers Word, Excel et AutoCAD

Caractéristiques techniques

• Brand: AI SI LI (China) Test Equipment Co., Ltd.
• Interface : RS-232 ; compatible PC et logiciel de mesure
• Formats de sortie : Word, Excel, AutoCAD
• Accessoires optionnels : imprimante ; systèmes de mesure et de numérisation supplémentaires
