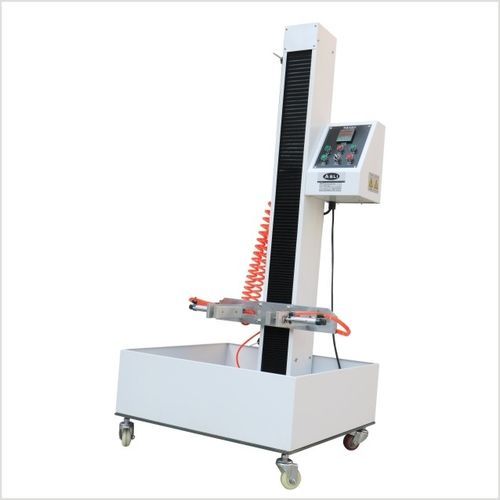

Testeur de chute pour produits électroniques

pour petit composantpour batterie

Overview
La machine d'essai d'impact par chute libre pneumatique IEC 60068-2-32 réalise des essais d'impact par chute contrôlée pour petits produits et composants électroniques. L'appareil utilise une pince pneumatique et un dispositif de levage électrique réglable pour positionner et libérer les échantillons sur des surfaces d'impact interchangeables, la hauteur étant indiquée par une échelle et un affichage LED.

Application

• Conçue pour les essais de chute libre d'équipements électroniques grand public et industriels : téléphones mobiles, talkies-walkies, dictionnaires électroniques, interphones de bâtiment, chargeurs, alimentations et lecteurs multimédias portables.

Product Description
L'appareil maintient les échantillons dans un dispositif d'essai avec serrage pneumatique et embouts en caoutchouc de silicone. Les échantillons sont lâchés sans emballage et avec la batterie selon la norme applicable. Procédure type : chute libre depuis une hauteur définie (par ex. 1000 mm) sur une plaque d'acier ; rayures superficielles ou petites marques acceptées si la fonction et l'assemblage restent conformes aux exigences normatives.

Features
Machine équipée d'un système de libération pneumatique, d'un levage électrique réglable et d'un affichage LED de la hauteur. Plusieurs plates-formes d'impact interchangeables sont disponibles pour répondre à différents protocoles d'essai. Une enceinte de protection empêche l'éjection de pièces pendant l'essai et protège l'opérateur.

Meet Standard
Conforme à IEC 60068-2-32 et JIS C 0044.

Equipment Details

• Finition de l'armoire : vernissage par cuisson électrostatique pour résistance et facilité d'entretien.
• Serrage pneumatique avec caoutchouc de silicone à l'avant de l'accessoire pour limiter la déformation des échantillons.
• Levage électrique pour réglage de la hauteur avec indicateur de hauteur haute précision.
• Enceinte de protection et surfaces d'impact interchangeables pour différents standards.

Technical Specifications

• Charge maximale : 5 kg
• Hauteur de chute effective : 300–1500 mm
• Résolution d'indication de la hauteur : 10 mm
• Affichage de la hauteur : écran LED numérique
• Taille maximale de l'échantillon : 300 × 400 mm
• Surface d'impact : plaque d'acier (options disponibles)
• Modes de chute : bord, coin, face (chute sur tous les côtés)
• Mode d'entraînement : levage électrique, libération pneumatique
• Dimensions de la plaque de base : 500 × 600 × 20 mm
• Pression d'air : < 1 MPa
• Dimensions machine (env.) : W700 × D900 × H2200 mm
• Poids machine : env. 80 kg
• Alimentation : monophasé, 220 V, 5 A
