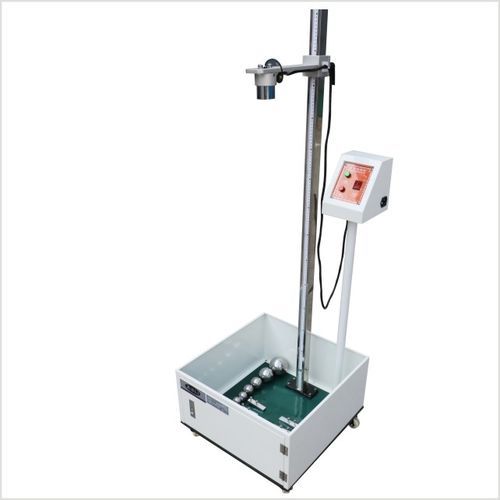

Testeur de chute pour produits électroniques AS-D-B-200

pour petit composant

Présentation
La machine d'essai de chute de billes en acier AS-D-B-200 est conçue pour les essais de résistance aux chocs conformes à la norme IEC 60950-1. Elle utilise un système électromagnétique à courant continu pour lever et libérer la bille : la bille sélectionnée est maintenue par l'électroaimant puis relâchée sur commande pour un impact en chute libre. La hauteur de chute est réglable et indiquée par une échelle intégrée. Adaptée aux contrôles qualité en laboratoire et en production pour matériaux rigides et composants.

Applications

• Mesurer la résistance aux chocs des matériaux et composants à des hauteurs de chute spécifiées (IEC 60950-1).
• Convient pour céramique, acrylique, verre, plastique et matériaux similaires.
• Utilisée pour boîtiers, écrans, panneaux et autres éléments nécessitant une vérification d'impact.

Mode opératoire

• Placez l'échantillon d'essai à l'intérieur de la barrière de sécurité et positionnez-le à l'aide du point de repérage infrarouge ; fixez l'échantillon avec la pince.
• Tournez la poignée de réglage de hauteur jusqu'à la hauteur souhaitée et verrouillez-la.
• Branchez l'alimentation (AC 220 V) et mettez l'alimentation principale sous tension ; vérifiez le témoin d'alimentation.
• Appuyez sur le bouton de démarrage, sélectionnez la bille d'acier requise et approchez-la de l'électroaimant pour qu'elle soit maintenue.
• Appuyez sur le bouton de test/libération pour effectuer l'impact par chute.
• Après les essais, coupez l'alimentation et retirez l'échantillon.

Paramètres de la machine d'essai de chute de bille
Modèle : AS-D-B-200
Hauteur maxi : 0–2 m
Méthode de chute : chute libre (libération électromagnétique CC)
Jeu de billes (poids & diamètres) : 112 g (Φ30 mm), 198 g (Φ36 mm), 225 g (Φ38 mm), 357 g (Φ41 mm), 533 g (Φ51 mm), 1042 g (Φ64 mm), 2280 g (Φ82 mm). Norme des billes : JIS K-5400
Dimensions hors tout (approx.) : W530 × H2040 × D530 mm
Dimensions emballé (approx.) : W640 × H2210 × D640 mm
Poids machine : 100 kg
Alimentation : AC 220 V, monophasé, 3 fils
Rail : personnalisable selon demande client

Caractéristiques techniques

• Modèle : AS-D-B-200
• Hauteur de chute maximale : 0–2 m
• Méthode de chute : chute libre (libération électromagnétique CC)
• Jeu de billes et poids/diamètres : 112 g (Φ30 mm), 198 g (Φ36 mm), 225 g (Φ38 mm), 357 g (Φ41 mm), 533 g (Φ51 mm), 1042 g (Φ64 mm), 2280 g (Φ82 mm)
• Norme des billes : JIS K-5400
• Dimensions (approx.) : W530 × H2040 × D530 mm
• Dimensions emballé (approx.) : W640 × H2210 × D640 mm
• Poids : 100 kg
• Alimentation : AC 220 V, monophasé, 3 fils
• Rail : personnalisable sur demande
