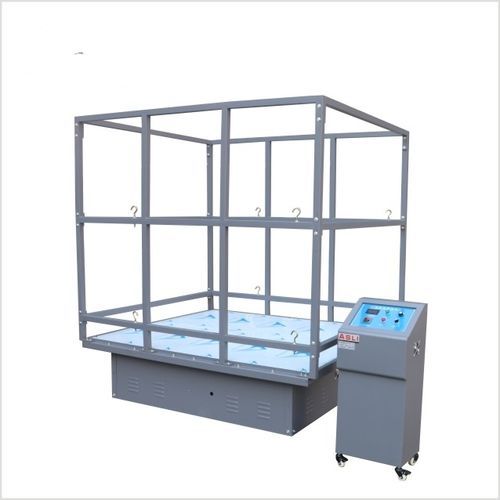

Table vibrante avec minuterie AS series

Présentation
Cet appareil évalue la résistance aux vibrations des produits emballés, des cartes électroniques et des équipements électriques en reproduisant les vibrations et chocs rencontrés lors du transport. Les résultats servent de référence pour la conception des emballages et l'analyse des défaillances.

Description du produit
Le testeur utilise un arbre excentrique pour générer un mouvement elliptique simulant les vibrations routières et maritimes. La plateforme d'essai est montée sur le palier excentrique ; lorsque l'arbre tourne, la plateforme effectue un mouvement elliptique vertical. L'ajustement de la vitesse de rotation permet d'émuler différentes vitesses de véhicule ou conditions maritimes.

Normes de conception
ASTM, ISTA, EN, ANSI, UL — adapté aux jouets, à l'électronique, au mobilier, aux cadeaux, à la céramique, aux emballages et autres produits pour essais de transport simulés.

Caractéristiques principales

• Afficheur numérique pour la fréquence de vibration.
• Transmission par courroie synchrone assurant un faible niveau sonore.
• Système de serrage sur rail pour fixation sûre et opération simple.
• Base en profilé acier massif avec patin en caoutchouc antivibration pour une installation stable.
• Régulation de vitesse par moteur CC pour un fonctionnement stable et une forte capacité de charge.
• Mode de vibration rotatif (type 'horse racing') conforme aux normes de transport usuelles.

Exigences standard
Amplitude : 25,4 mm (1 pouce, fixe).
Fréquence / vitesse : 1,5-5 Hz (≈100-300 tr/min) réglable ; vitesse de rotation typique 150-300 tr/min.
Base d'essai : nombre total de vibrations T = 14200 / CPM.
Réglage du temps : 0-999 heures.
Mode de vibration : alternatif (rotatif).

Spécifications (par modèle)
Mode : AS-100 | Charge (Kg) : 100 | Zone utile LxP (mm) : 1200×1000 | Poids (Kg) : 200 | Dimensions ext. LxHxP (mm) : 1300×650×1300
Mode : AS-200 | Charge (Kg) : 200 | Zone utile LxP (mm) : 1200×1000 | Poids (Kg) : 250 | Dimensions ext. LxHxP (mm) : 1300×650×1300
Mode : AS-300 | Charge (Kg) : 300 | Zone utile LxP (mm) : 1200×1300 | Poids (Kg) : 350 | Dimensions ext. LxHxP (mm) : 1300×650×1400
Mode : AS-600 | Charge (Kg) : 600 | Zone utile LxP (mm) : 1300×1400 | Poids (Kg) : 450 | Dimensions ext. LxHxP (mm) : 1400×750×1500
Mode : AS-1000 | Charge (Kg) : 1000 | Zone utile LxP (mm) : 1500×1500 | Poids (Kg) : 600 | Dimensions ext. LxHxP (mm) : 1600×850×1600
Vitesse de rotation (RPM) : 150~300 (applicable à tous les modèles)
Amplitude : 25,4 mm (1 pouce)

Caractéristiques techniques

• Normes : ASTM, ISTA, EN, ANSI, UL.
• Amplitude (fixe) : 25,4 mm.
• Fréquence / vitesse : 1,5-5 Hz / 100-300 tr/min (réglable) ; RPM typique 150-300.
• Base d'essai : T = 14200 / CPM.
• Plage de réglage du temps : 0-999 heures.
• Mode de vibration : alternatif / vibration rotative.
• Entraînement et contrôle : courroie synchrone ; moteur CC à régulation de vitesse ; affichage numérique de la fréquence.
• Fixation d'échantillon : système de serrage sur rail.
• Base : profilé acier massif avec patin en caoutchouc antivibration.
• Modèles disponibles : AS-100, AS-200, AS-300, AS-600, AS-1000.
• Exemples de zone d'essai : 1200×1000 mm à 1500×1500 mm selon le modèle.
