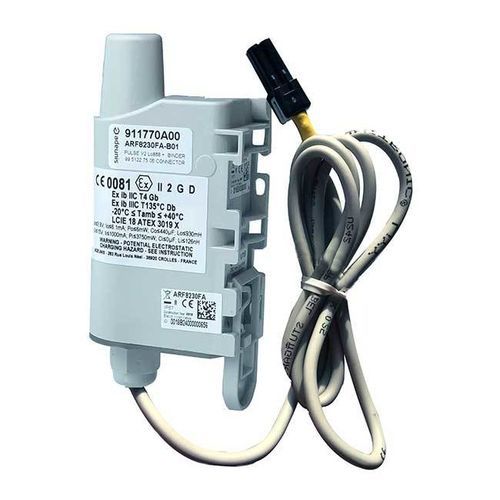

Compteur de gaz IoT ARF8230FA-B02

Présentation du produit
Capteur IoT ATEX PULSE pré-câblé avec connecteur GAZPAR 2 broches pour lire les impulsions des compteurs de gaz. Conçu pour la transmission périodique d'index, la surveillance de débit et la détection de fuite/fraude dans les applications industrielles et des services publics.

Points forts DU CAPTEUR IOT

• Pré-câblé avec connecteur GAZPAR (2 broches, câble 1 m)
• Surveillance périodique de l'index et du débit (min/max)
• Détection de fuite et de fraude avec alertes configurables
• Configuration locale ou distante
• Produit alimenté par batterie soudée
• Trames horodatées (LoRaWAN)
• Test réseau au démarrage

Produit ATEX (zones d'utilisation)

• Gaz & vapeur
  • Zone 1 : proximité immédiate de la zone sensible
  • Groupe IIC : gaz et vapeurs hydrogène, acétylène …
• Poussières
  • Zone 21 : proximité immédiate de la zone sensible

Fonctions du capteur connecté

• Surveiller : lire et transmettre périodiquement l'index du compteur ; surveiller les débits (min/max)
• Alertes : déclencher des alarmes lorsque les seuils de débit sont dépassés ou lorsqu'une fuite est détectée (logique AND/OR)

Caractéristiques du capteur

• Modes périodiques avec historique optionnel
• Redondance des données et cadre de vie configurable
• Horodatage et test réseau LoRaWAN au démarrage
• Personnalisation de la phase d'association
• Alertes en cas d'erreur produit, erreur de configuration et batterie faible
• Inductance du câble < 0.004 mH ; capacité du câble < 0.00012 µF

Spécifications générales

• Dimensions : 105 x 50 x 27 mm
• Poids : 70 g
• Boîtier : IP67
• Fixations intégrées : rail DIN, tube, fixation murale, bride
• Température de fonctionnement : -20°C à +40°C
• Batterie soudée (non remplaçable par l'utilisateur)

Connecteur Gazpar

• Connecteur GAZPAR femelle 2 broches
• Longueur du câble : 1 m
• Inductance du câble < 0.004 mH
• Capacité du câble < 0.00012 µF

Spécifications PULSE ATEX

• ATEX II 2 G D
• Ex ib IIC T4 Gb
• Ex ib IIIC T135°C Db
• Température ambiante : -20°C < Tamb < +40°C
• Ui ≤ 3.9 V; Ii ≤ 6.1 mA; Po ≤ 6 mW; Co ≤ 440 µF; Lo ≤ 930 mH
• Ui ≤ 15 V; Ii ≤ 1000 mA; Pi ≤ 3750 mW; Ci = 0 µF; Li = 126 nH

Certifications & conformité

• LoRaWAN EU863-870
• Directive 2014/53/UE (RED)

Autonomie estimée

• 1 transmission d'index par heure (24 trames/jour), 500 impulsions/jour avec pull-up activé
• LoRaWAN EU863-870 : SF7 > 10 ans ; SF12 : 7 ans

Versions disponibles

• Capteur disponible en variantes prêtes pour compteur de gaz (options connecteur GAZPAR comme connecteur binder et interface impulsion PULSE ATEX)

Caractéristiques / spécifications techniques

• Produit : capteur IoT ATEX PULSE combiné avec connecteur GAZPAR
• Connecteur : GAZPAR 2 broches femelle, câble 1 m
• Indice de protection : IP67
• Dimensions : 105 x 50 x 27 mm
• Poids : 70 g
• Température de fonctionnement : -20°C à +40°C
• Classification ATEX : ATEX II 2 G D; Ex ib IIC T4 Gb; Ex ib IIIC T135°C Db
• Limites électriques : Uo ≤ 3.9 V; Io ≤ 6.1 mA; Po ≤ 6 mW; Co ≤ 440 µF; Lo ≤ 930 mH; Ui ≤ 15 V; Ii ≤ 1000 mA; Pi ≤ 3750 mW; Ci = 0 µF; Li = 126 nH
• Radio : LoRaWAN EU863-870
• Batterie : soudée (non remplaçable)
• Fonctions : transmission périodique d'index, surveillance de débit, détection de fuite/fraude, alertes de seuil, configuration locale/distante, horodatage, test réseau au démarrage
