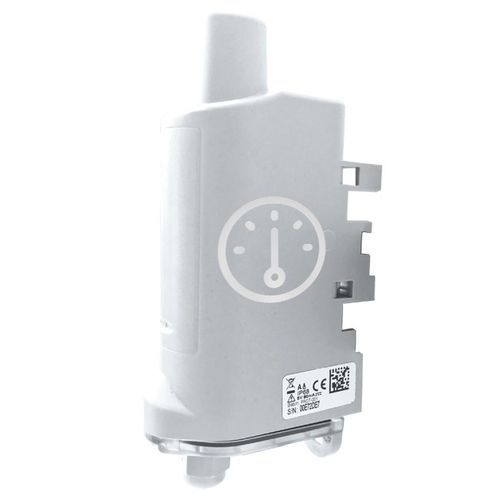

Transmetteur sans fil pour capteur configurable ARF8230 series

basse puissanceprogrammabled'impulsion

Présentation
Le capteur PULSE lit et analyse les données de consommation des compteurs d’eau, d’électricité ou thermiques et compte les cycles d’équipements pour aider à planifier la maintenance. Il s’agit d’une interface sans fil conçue pour une connexion simple à des compteurs ou tout équipement à sortie impulsionnelle.

Points forts du capteur IoT

• 2 entrées impulsionnelles configurables (contact sec, REED, S0, collecteur ouvert)
• Autonomie batterie > 15 ans selon version et configuration
• Détection de fraude et de fuite
• Surveillance de débit pour compteurs
• Envoi périodique et/ou déclenché par événement
• Historisation des données pour optimiser l’autonomie
• Configuration locale (USB-C) et à distance
• Compatible avec KARE+
• Versions disponibles : LoRaWAN (EU863-870, US902-928, AU915-928, AS923-1), Sigfox (RC1/RC2/RC4), NB‑IoT / LTE‑M
• Version 6 fils et option ATEX disponibles

Fonctionnalités du capteur PULSE

• Connexion de deux compteurs 3 fils ou d’un compteur 5 fils (version 6 fils possible)
• Envoi périodique des index ou des cycles d’équipement, avec historisation optionnelle
• Alertes et envois sur événements pour dépassement de seuils de débit (haut/bas) et détection de fuite
• Redondance configurable du nombre de répétitions par trame
• Entrée fraude par voie pour détecter des changements d’état
• Configuration locale via USB‑C et configuration distante via réseau (périodicité, modes d’envoi, seuils)
• Alerte erreur produit, erreur de configuration et batterie faible
• Test de détection d’impulsions au démarrage (LoRaWAN); temps d’acquisition programmable et synchronisation quotidienne automatique de l’horloge interne (LoRaWAN)

Que réalise le capteur

• Alerter : déclenchement d’alarme en cas de fraude, de dépassement de seuils ou de détection de fuite
• Surveiller : remontée périodique des index de compteurs d’eau, d’électricité et thermiques (transmission d’index, surveillance débit min/max)
• Compter : comptage des cycles d’équipement pour anticiper la maintenance

Références matérielles / variantes disponibles

• ARF8230ARA – PULSE LoRaWAN EU863-870
• ARF8230CRA – PULSE Sigfox RC1
• ARF8230ARA-CBL2 – PULSE CBL LoRaWAN EU863-870 (6 fils)
• ARF8230CRA-CBL2 – PULSE CBL Sigfox RC1 (6 fils)
• ARF8230BRA – PULSE LoRaWAN US902-928
• ARF8230DRA – PULSE Sigfox RC2
• ARF8230JRA – PULSE LoRaWAN AS923-92
• ARF8230IRA – PULSE LoRaWAN AU915-928
• ARF8230KRA – PULSE Sigfox RC4

Certifications & réglementations
Variantes EU : Directive 2014/53/EU (RED) ; US : FCC Title 47 CFR Part 15 ; Canada : RSS-247 ; AS/NZS 4268 selon régions concernées.

Caractéristiques techniques

• Entrées : 2 voies impulsionnelles configurables (contact sec, REED, S0, collecteur ouvert)
• Compteurs connectables : deux 3 fils ou un 5 fils (version 6 fils disponible)
• Dimensions : 132 x 62 x 34 mm
• Poids : 103 g
• Boîtier : IP68
• Fixation : rail DIN, tube, mur, collier
• Conditions : -25°C à +70°C ; 0–85% HR (sans condensation)
• Alimentation : pile interchangeable 4000 mAh ; autonomie dépend du profil (ex. LoRaWAN SF7/SF10/SF12 >15 ans ; Sigfox RC1 ~7.3 ans pour profil exemple)
• Modes de données : transmission périodique, envois sur événements, historisation (jusqu’à 23 échantillons par trame)
• Redondance : répétitions configurables par trame
• Configuration : USB‑C locale et configuration distante via réseau
• Alertes : détection de fraude, détection de fuite, seuils de débit, erreur produit/configuration, batterie faible
• Temps & acquisition : test de détection au démarrage (LoRaWAN), temps d’acquisition programmable, synchronisation quotidienne de l’horloge interne (LoRaWAN)
• Connectivité : LoRaWAN, Sigfox, NB‑IoT / LTE‑M ; compatible KARE+
• Option ATEX : variante certifiée avec connecteurs Binder ou Gazpar
• Décodage : support via outils CODEC fournis
