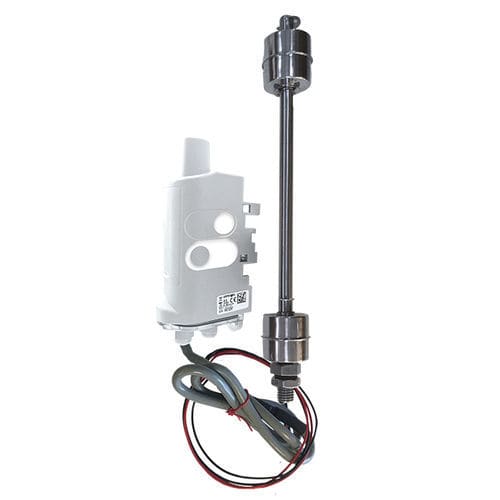

Capteur de niveau à flotteur ARF817 series

pour liquidesà liquideLoRaWAN

Présentation

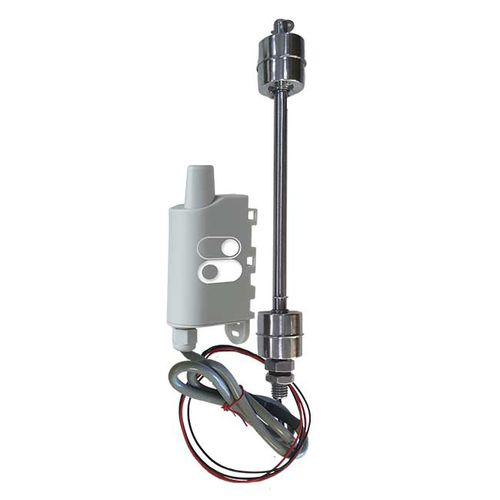

Le capteur de niveau double est un produit clé en main permettant la détection de deux niveaux de liquide. Le package comprend un émetteur‑récepteur DRY CONTACTS et une sonde à double niveau. Des paramètres par défaut sont fournis pour simplifier l’installation par l’utilisateur.

Points forts du capteur IoT

• 4 entrées/sorties configurables :
  • Commander une sortie en fonction du changement d’état d’une entrée
  • Contrôle à distance et quasi‑temps réel de la sortie – LoRaWAN Classe C
  • Suivre le temps passé dans un état donné
• Autonomie supérieure à 15 ans (selon version et configuration)
• Configuration locale et à distance
• Modes de transmission : périodique et/ou déclenché par événement
• Compatible avec KARE
• Versions disponibles : LoRaWAN : EU863-870 / US902-928 / AU915-928 / AS923-1 ; Sigfox : RC1 / RC2 / RC4

Actions réalisées par le capteur connecté

• Alerte : Alerte sur événements – prévenir en cas de montée/descente de niveau, anticiper un débordement, éviter la vidange du réservoir.
• Suivi : Compter le nombre de changements d’état, évaluer le temps passé dans un état donné.

Caractéristiques du capteur de niveau double

• Quatre entrées/sorties numériques configurables
• LoRaWAN Classe C (avec alimentation externe)
• Transmission périodique et/ou basée sur événements
• Cycle de vie configurable
• Alertes : erreur produit, erreur de configuration, batterie faible
• Température de fonctionnement (émetteur) : -25 °C à +70 °C
• Batterie remplaçable
• Système de fixation intégré : rail DIN, tube, fixation murale, collier
• Configuration :
  • Locale via port USB
  • À distance via réseau (choix des modes de transmission, périodicité, comportement E/S)
• Certifications : Directive 2014/53/UE (RED) ; USA : FCC - Title 47 CFR Part 15 ; Canada : RSS‑247 Issue 2 ; AS/NZS 4268

Spécifications de la sonde à double niveau

• Température de fonctionnement (sonde) : jusqu’à 120 °C
• Dimensions : 215 mm total / 200 mm corps du flotteur
• Boîtier sonde : acier inoxydable 304
• Longueur de câble : environ 1 m
• Pression de service : 1 MPa
• Pression maximale : 5 MPa

Zones / versions radio supportées

• LoRaWAN : EU863-870, US902-928, AU915-928, AS923-1
• Sigfox : RC1, RC2, RC4

Position du capteur

• Dans une cuve
• Dans une buse d’évacuation

Références produits

• LoRaWAN : ARF8170ARA-B02 (EU863-870) ; ARF8170BRA-B02 (US902-928) ; ARF8170IRA-B02 (AU915-928) ; ARF8170JRA-B02 (AS923)
• Sigfox : ARF8171BA-B02 (RC1) ; ARF8170DRA-B02 (RC2) ; ARF8170KRA-B02 (RC4)

Documentation technique

• Fiches techniques disponibles pour les versions LoRaWAN et Sigfox

Caractéristiques / spécifications techniques

• Type de produit : Capteur de liquide à double niveau avec émetteur‑récepteur DRY CONTACTS
• Composition : émetteur‑récepteur dry contacts + sonde à double niveau
• Entrées/Sorties : 4 entrées/sorties numériques configurables
• Transmission : LoRaWAN (bandes régionales) et Sigfox (RC1/RC2/RC4)
• Modes de transmission : périodique et/ou déclenché
• Alimentation / Autonomie : batterie remplaçable ; >15 ans selon version et configuration
• Température fonctionnement (émetteur) : -25 °C à +70 °C
• Température fonctionnement (sonde) : jusqu’à 120 °C
• Dimensions sonde : 215 mm total / 200 mm corps du flotteur
• Boîtier sonde : acier inoxydable 304
• Câble sonde : ~1 m
• Pression sonde : service 1 MPa ; max 5 MPa
• Fixation : rail DIN, tube, fixation murale, collier
• Configuration : locale via USB ; à distance via réseau (modes de transmission, périodicité, comportement E/S)
• Alertes : erreur produit, erreur configuration, batterie faible, changement de niveau
• Normes & certifications : RED 2014/53/EU ; FCC 47 CFR Part 15 ; Canada RSS‑247 Issue 2 ; AS/NZS 4268
• Références : voir liste des variantes régionales (LoRaWAN et Sigfox)
