Compteur d'impulsions PULSE ATEX

électroniqueLoRaWANIP67

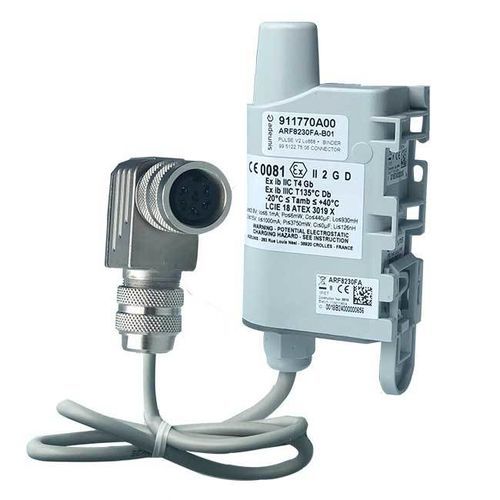

Présentation Ce capteur associe un capteur PULSE ATEX et un connecteur Binder pré-câblé pour relever les impulsions des compteurs de gaz en vue de la télésurveillance et de la gestion énergétique. Conçu pour les environnements ATEX, il s’installe facilement et propose une couverture radio LoRaWAN EU863-870.

Points forts

• Pré-câblé sur connecteur Binder pour connexion directe au compteur
• Alimentation par pile avec envois périodiques ou sur alerte
• Détection de fraude et de fuites de gaz
• Surveillance de débit (min/max)
• Configuration locale et distante (LoRaWAN)
• Journalisation et redondance des données pour continuité de service
• Horodatage et test réseau au démarrage
• Versions disponibles : PULSE ATEX ; version avec connecteur Gazpar

Zone ATEX

• Gaz & vapeur :
  • Zone 1 : proximité immédiate de la zone sensible
  • Groupe IIC : hydrogène, acétylène, etc.
• Poussière :
  • Zone 21 : proximité immédiate de la zone sensible

Actions effectuées par le capteur

• Suivi : remontée périodique des index des compteurs et surveillance continue du débit (min/max)
• Alerte : déclenchement d’alarmes (AND/OR) lorsque des seuils de débit sont dépassés ou en cas de fuite
• Paramétrage des rapports et alertes pour s’adapter à la politique de comptage

Versions prêtes pour compteurs de gaz

• PULSE ATEX (LoRaWAN EU863-870 disponible)
• Version avec connecteur Gazpar

Caractéristiques / spécifications techniques

• Fonctions capteur : modes périodiques avec/sans historique ; redondance ; horodatage ; test réseau au démarrage ; personnalisation de la phase de join ; trame de vie configurable ; alertes produit, erreur configuration, batterie faible
• Général : dimensions 105 x 50 x 27 mm ; poids 70 g ; boîtier IP67 (IP68 sur demande) ; fixation intégrée : Rail DIN, tube, mur, bride ; température de fonctionnement -20°C à +40°C ; pile soudée ; norme : Directive 2014/53/UE (RED)
• Connecteur Binder : IP67 ; connecteur femelle coudé ; DIN 6 points ; certification UL ; inductance du câble < 0.004 mH ; capacitance < 0.00012 µF
• PULSE ATEX : ATEX II 2 G D ; Ex ib IIC T4 Gb ; Ex ib IIIC T135°C Db ; -20°C < Tamb < +40°C ; limites intrinsèques : Uo ≤ 3.9V ; Io ≤ 6.1mA ; Po ≤ 6mW ; Co ≤ 440µF ; Lo ≤ 930mH ; Ui ≤ 15V ; Ii ≤ 1000mA ; Pi ≤ 3750mW ; Ci = 0µF ; Li = 126nH
• Radio / zone d’utilisation : LoRaWAN EU863-870
• Autonomie indicative : 1 envoi d’index/heure (24 trames/jour), 500 impulsions/jour avec pull-up activé ; SF7 > 10 ans ; SF12 environ 7 ans
• Référence (exemple) : ARF8230FA-B01 = PULSE ATEX + BINDER LoRaWAN EU863-870
• Certifications : Directive 2014/53/UE (RED)
