Capteur de courant toroïdal ARF819 series

sur rail DINAC4-20 mA

Présentation

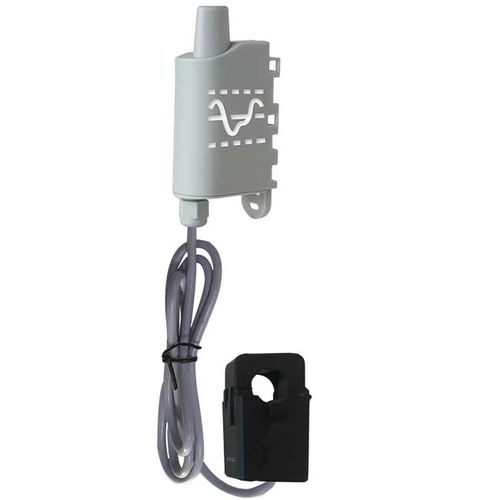

Le CURRENT SENSOR est un dispositif LoRaWAN prêt à l’emploi composé du transmetteur ANALOG et d’un transducteur de courant (50 A, 100 A ou 500 A) pour mesurer le courant alternatif et transmettre les mesures via LPWAN pour surveillance et analyse.

Points forts

• 2 entrées analogiques configurables indépendamment en 0-10 V ou 4-20 mA
• 2 entrées contact sec associées aux voies analogiques
• Modes de transmission : périodique et/ou sur évènement (LoRaWAN EU863-870)
• Alimentation sur pile remplaçable 2600 mAh
• Boîtier IP67 adapté aux environnements extérieurs/industriels
• Compatible avec la gestion de dispositifs Adeunis (KARE)

Fonctions du capteur connecté

• Surveiller la production d’énergie et les installations par mesure du courant
• Suivre et analyser les consommations pour maintenance préventive et reporting

Fonctions d’alerte / alarmes
ET/OU Déclenchement d’alarme si :

• seuil(s) haut et/ou bas de courant configuré(s) dépassé(s)
• événement détecté sur l’une des 2 entrées contact sec

Spécifications techniques

• 2 entrées analogiques configurables 0-10 V ou 4-20 mA
• 2 entrées digitales contact sec associées aux entrées analogiques
• Configuration locale et à distance via le réseau
• Modes de transmission : périodique et/ou sur évènement
• Alertes : erreur produit, erreur de configuration, batterie faible

Caractéristiques générales

• Poids : 70 g (pile incluse)
• Dimensions : 105 x 50 x 27 mm
• Boîtier : IP67, EMERGE™ PC 8731HH résine grise (boîtier), EMERGE™ PC 8430-15 résine transparente (semelle)
• Fixation : rail DIN, tube, mur, collier
• Alimentation : pile remplaçable 2600 mAh
• Conditions recommandées : -25°C à +70°C (version pile) ; 0–85% HR sans condensation

Caractéristiques du transducteur de courant

• Température de fonctionnement : -25°C à +60°C
• Résistance au feu : UL94-V0
• Versions disponibles : 50 A, 100 A, 500 A
• Précision : ±2%
• Longueur de câble : env. 70 cm
• Diamètre câble : 50 A = 10 mm ; 100 A = 16 mm ; 500 A = 36 mm

Spécifications techniques additionnelles

• Période minimale de scrutation : 30 secondes
• Historisation : jusqu’à 24 échantillons par trame
• Trame de vie configurable et horodatage EPOCH 2013 (option)
• Test réseau au démarrage (indication LEDs) ; phase de join personnalisable ; relance de join à distance
• Accessibilité et redondance des données

Zone de fonctionnement
LoRaWAN EU863-870

Autonomie attendue (exemples)
Conditions : 2 entrées activées et configurées en 0-10 V.
Pour 1 scrutation toutes les 5 min et 1 envoi toutes les 30 min :

• SF7 : >15 ans
• SF12 : ≈5 ans

Pour 1 scrutation toutes les 10 min et 1 envoi toutes les 60 min :

• SF7 : >15 ans
• SF12 : ≈9.1 ans

Certification
Directive 2014/53/UE (RED)

Références produits

• ARF8190BA-B01 CURRENT SENSOR LoRaWAN® EU863-870 – 50A
• ARF8190BA-B02 CURRENT SENSOR LoRaWAN® EU863-870 – 100A
• ARF8190BA-B03 CURRENT SENSOR LoRaWAN® EU863-870 – 500A

Caractéristiques techniques (extrait)

• Nom produit : CURRENT SENSOR
• Brand: Adeunis
• Composition modèle : transmetteur ANALOG + transducteur de courant (50 A / 100 A / 500 A)
• Entrées analogiques : 2, configurables 0-10 V ou 4-20 mA
• Entrées digitales : 2 entrées contact sec associées
• Transmission : périodique et/ou sur évènement (LoRaWAN EU863-870)
• Indice de protection : IP67
• Pile : remplaçable 2600 mAh
• Poids : 70 g ; Dimensions : 105 x 50 x 27 mm
• Température transducteur : -25°C à +60°C ; précision ±2%
• Fixation : rail DIN, tube, mur, collier
• Période minimale : 30 s ; Historisation : jusqu’à 24 échantillons par trame
• Horodatage : EPOCH 2013 (option)
• Certifications : RED 2014/53/UE
