Station de placement pour BGA MP904

CMSmanuellesous vide

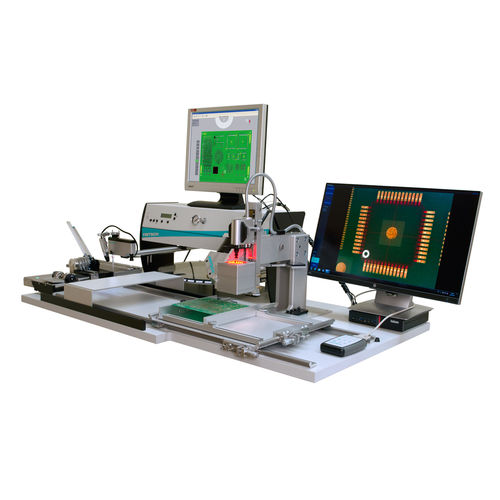

La station d'assemblage universelleMP904 combine la facilité et la souplesse d'utilisation d'un manipulateur avec les normes élevées de placement exact des composants à pas fin. Le guide de la tête de montage, d'une douceur inégalée, aide à placer les composants CMS avec précision. Lorsque la pipette entre en contact avec les composants, le vide se met automatiquement en marche et lorsqu'ils sont placés, il s'arrête. Le système de vision spécialisé permet le placement optimal des composants BGA et QFN. La gamme d'éléments d'assemblage commence par Chip 0201 et se termine par Fine-Pitch et BGA. Pour assembler plus rapidement les prototypes et les petites séries, un distributeur peut être monté sur la tête d'assemblage. Il peut être utilisé pour distribuer de la pâte à souder ou de la colle sur le circuit imprimé. La construction solide de la tête de manipulation assure un placement très précis des BGA et des composants à pas fin. Le système de vision spécialisé permet de visualiser deux images simultanément. Le PBC et la face inférieure du BGA peuvent être observés. À l'aide d'une table de réglage fin et de vis micrométriques, les deux expositions peuvent être ajustées de manière à être exactement congruentes. Un placement facile et précis des composants est assuré. Les vis micrométriques situées sur le côté du FP904 permettent un alignement précis du composant sur le circuit imprimé, en combinaison avec la table X / Y. Grâce à une caméra fixée à la tête d'assemblage, vous pouvez visualiser l'ensemble du processus Pick&Place - agrandi sur un moniteur. Ainsi, même les plus petites pièces telles que 0201 et 0402 peuvent être placées avec précision. Un autre avantage de la caméra est la possibilité de documenter le processus en enregistrant des images individuelles sur le disque dur d'un PC connecté.
