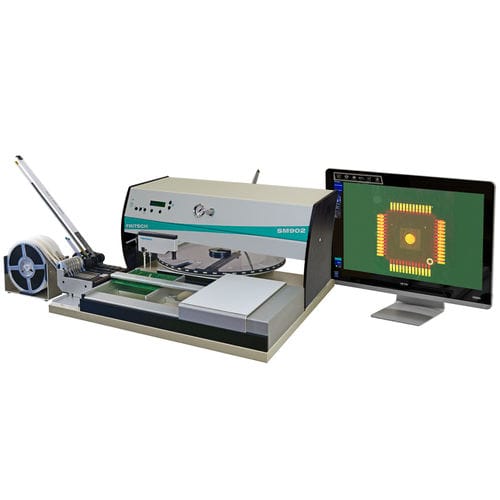

Machine de placement pour PCB simple ou double face SM902pro

CMSavec dosageautomatique

Informations produit
Le SM902pro est une machine de pose SMT conçue pour assurer une sécurité de positionnement à 100 % et un guidage opérateur efficace. Par rapport au SM902, le SM902pro offre une productivité de montage supérieure et peut recevoir en option des alimentateurs motorisés avec indicateurs LED ainsi qu'un système automatique de distribution de pâte à braser ou de colle.
Pendant le montage, l'œil se déplace automatiquement vers la position de pose suivante et indique où doit être placé le composant. L'opérateur insère la goupille de guidage dans l'œil pour atteindre la position correcte. Les coordonnées de position peuvent être définies via import direct de données CAO ou par apprentissage manuel.

Informations détaillées

• Détails
• Logiciel
• Alimentateur

Spécifications techniques et comparaison de produits
SM902 | SM902pro | SM902proXL
Rendement de pose : 400 - 700 SMD/h | Rendement de pose : 500 - 800 SMD/h | Rendement de pose : 500 - 800 SMD/h
Dimensions : 700 x 680 x 340 mm | Dimensions : 700 x 680 x 340 mm | Dimensions : 900 x 880 x 340 mm
Dimension max. de la PCB : 550 x 310 mm | Dimension max. de la PCB : 390 x 310 mm | Dimension max. de la PCB : 590 x 510 mm
Zone de pose max. : 425 x 310 mm | Zone de pose max. : 375 x 235 mm | Zone de pose max. : 575 x 435 mm
Épaisseur PCB : 0,5 mm jusqu'à ~4 mm | Épaisseur PCB : 0,5 mm jusqu'à ~4 mm | Épaisseur PCB : 0,5 mm jusqu'à ~4 mm
Composants : chip 0201 jusqu'à 70 x 70 mm | Composants : chip 0201 jusqu'à 40 x 40 mm | Composants : chip 0201 jusqu'à 40 x 40 mm
Précision de l'œil motorisé : — | Précision de l'œil motorisé : 0,1 mm | Précision de l'œil motorisé : —

Caractéristiques / spécifications techniques

• Modèle : SM902pro
• Rendement de pose : 500 - 800 SMD/h
• Dimensions : 700 x 680 x 340 mm
• Dimension max. de la PCB : 390 x 310 mm
• Zone de pose max. : 375 x 235 mm
• Épaisseur PCB : 0,5 mm jusqu'à ~4 mm
• Gamme de composants : chip 0201 jusqu'à 40 x 40 mm
• Précision de l'œil motorisé : 0,1 mm
• Options : alimentateurs motorisés avec indicateurs LED ; système automatique de distribution de pâte à braser ou de colle
• Définition des positions : import direct de données CAO ou apprentissage manuel
