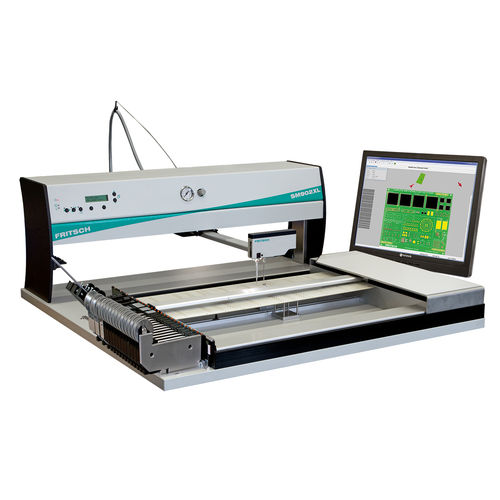

Machine de placement CMS SM902proXL

semi-automatique

Informations produit
Le SM902proXL est une machine de pose SMD semi-automatique conçue pour augmenter le débit de production tout en garantissant un positionnement précis et un confort opérateur. Contrairement au SM902, le SM902proXL peut être équipé d'alimentations motorisées avec voyants LED et d'un système de distribution automatique pour colle ou pâte à braser. Lors de la pose, un œil de positionnement guidé se déplace automatiquement vers la position suivante et indique l'emplacement du composant ; l'opérateur insère la goupille de guidage dans l'œil pour placer le composant. Les coordonnées de position peuvent être définies par import direct de données CAO ou par teach-in manuel.

Informations détaillées

• ALIMENTATION
• Logiciel
• Détails

Spécifications techniques et comparaison produit
SM902 | SM902pro | SM902proXL
Débit de pose : 400 - 700 SMD/h | 500 - 800 SMD/h | 500 - 800 SMD/h
Dimensions : 700 x 680 x 340 mm | 700 x 680 x 340 mm | 900 x 880 x 340 mm
Dimension max. carte PCB : 550 x 310 mm | 390 x 310 mm | 590 x 510 mm
Zone de pose max. : 425 x 310 mm | 375 x 235 mm | 575 x 435 mm
Épaisseur PCB : 0,5 mm jusqu'à ~4 mm | 0,5 mm jusqu'à ~4 mm | 0,5 mm jusqu'à ~4 mm
Composants : chip 0201 jusqu'à 70 x 70 mm | chip 0201 jusqu'à 40 x 40 mm | chip 0201 jusqu'à 40 x 40 mm
Précision de l'œil motorisé : | Précision de l'œil motorisé : 0,1 mm | Précision de l'œil motorisé : 0,1 mm

Caractéristiques / Spécifications techniques

• Modèle : SM902proXL
• Débit de pose : 500 - 800 SMD/h
• Dimensions (L x P x H) : 900 x 880 x 340 mm
• Dimension max. carte PCB : 590 x 510 mm
• Zone de pose max. : 575 x 435 mm
• Épaisseur PCB : 0,5 mm jusqu'à ~4 mm
• Composants pris en charge : chip 0201 jusqu'à 40 x 40 mm
• Alimentations motorisées optionnelles avec voyants LED
• Intégration possible : système de distribution automatique pour colle ou pâte à braser
• Œil de positionnement guidé se déplaçant vers la position suivante ; insertion de la goupille de guidage pour la pose
• Définition des positions : import direct de données CAO ou teach-in manuel
• Précision de l'œil motorisé : 0,1 mm
