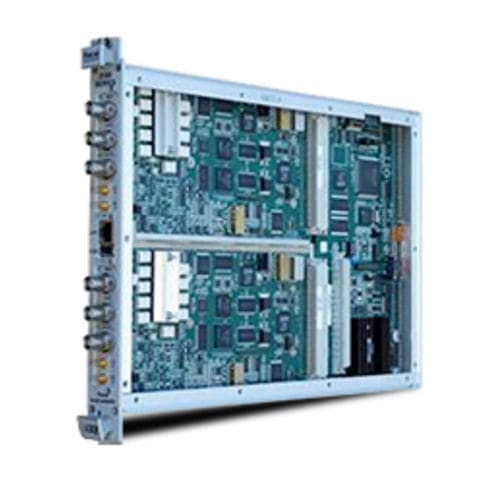

Synthétiseur numérique direct 3100M

PLLde fréquence

La série de synthétiseurs de formes d'onde 3100M d'Astronics Test Systems combine performances de génération de formes d'onde à 300 MS/s, une polyvalence et un format compact dans un format VXIbus à une seule fente. Le 3100M est une version grandement améliorée d'un instrument éprouvé, idéal pour la génération de stimuli de test VXI Génération de stimuli de test VXI. Il remplace un ou deux des populaires 3152A Preci- sion PLL 3152A, qui équipent en standard de nombreuses plates-formes de test militaires et commerciales plateformes de test militaires et commerciales. Informations sur le produit Mode de compatibilité Le 3100M fonctionne par défaut dans son mode opérationnel le plus performant, mais il peut également être réglé pour fonctionner comme s'il s'agissait d'un 3151A+ ou d'un 3152A pour tous les modes, y compris (mais sans s'y limiter) PLL, PM, mode séquentiel, retard de déclenchement et synchronisation multi-modules. Le 3100M offre une interface en face avant différente de celle du 3152A. Pour les conceptions héritées, veuillez vous référer à la littérature des modèles 3151B et 3152B pour plus d'informations Modes de modulation Le 3100M permet la modulation d'une forme d'onde porteuse allant jusqu'à 100 MHz avec dix types de modulation, notamment AM, FM, PM, FSK, PSK, ASK, saut de fréquence, saut d'amplitude, modulation 3D (une combinaison de AM, FM et PM) et modulation de largeur d'impulsion (PWM). Les sources de modulation sont toutes internes, à l'exception de la PM (externe ou interne avec le mode 3D) et comprennent les signaux sinusoïdaux, carrés, triangulaires, en rampe et arbitraires (dans certains cas). La modulation de largeur d'impulsion est générée à l'aide du logiciel de création de formes d'onde fourni et téléchargée sur l'instrument Fréquence Balayage Le 3100M balaye des formes d'onde sinusoïdales (utilisant désormais la synthèse numérique directe ou DDS), carrées ou triangulaires entre deux fréquences quelconques jusqu'à 100 MHz. Le balayage peut être effectué vers le haut ou vers le bas et de manière linéaire ou logarithmique.
