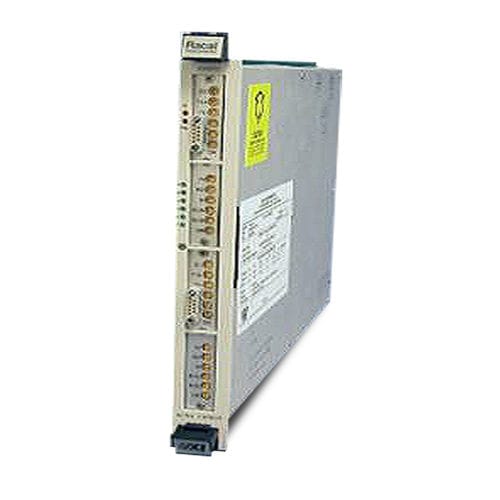

Synthétiseur numérique direct 3164

multivoies

La série Racal Instruments™ 3164 est un module VXIbus à largeur unique. Le module 3164-2 dispose de deux canaux de générateur d'ondes arbitraires (AWG) de 14 bits qui fonctionnent indépendamment, et le 3164-4 AWG possède quatre canaux. Le taux d'échantillonnage maximale d'échantillonnage pour chaque canal est de 125 MS/s. Toutes les formes d'onde peuvent être échantillonnées à partir données précédemment chargées dans la mémoire de formes d'onde ou chargées et produites à la volée. Informations sur le produit Formes d'onde intégrées Les formes d'onde standard telles que sinus, carré, triangle, rampe et impulsion sont calculées et chargées automatiquement dans la mémoire des formes d'onde en fonction des paramètres spécifiés. Une entrée de modulation AM est fournie pour le canal principal AWG Puissante capacité de balayage Une grande mémoire de formes d'onde de deux pages (512 k échantillons/page) est fournie afin que plusieurs formes d'onde puissent être chargées en mémoire pour une exécution rapide des tests. De plus, le contenu d'une page peut être édité pendant que l'autre page est chargée de nouvelles données, ce qui permet un fonctionnement en temps réel Émulation Wavetek AWG (version optionnelle) Une version optionnelle du 3164 est disponible. Cette option émule les jeux de commandes SCPI des AWG Wavetek obsolètes. Bien qu'il ne s'agisse pas d'un remplacement immédiat, cette fonction permet de faciliter la transition entre les modèles Wavetek 1370, 1395 et 1396. Veuillez contacter l'usine pour plus de détails concernant cette version.
