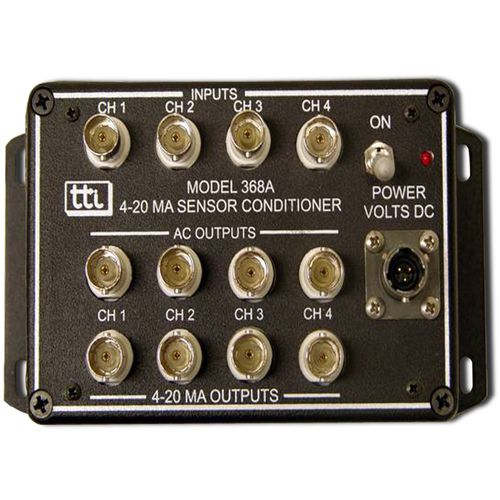

Conditionneur de signal multivoies Trig-Tek™ 368A

pour capteur

Le conditionneur de capteur Trig-Tek™ 368A est conçu pour accepter les entrées des capteurs de type ICP- les sorties sont proportionnelles de 4 à 20 mA Informations sur le produit Le Trig-Tek™ 368A fournit un commutateur interne pour chaque canal qui sélectionne le capteur réglable "Curr" soit "On", soit "Off" Le courant de sortie de 4 à 20 mA correspond à 0 à 500 mVrms pleine échelle (FS) unités d'ingénierie (eu) avec un capteur de 100 mV/ eu. FS est ajusté par un potentiomètre de gain interne pour 5 à 50 FS eu. Les entrées et les sorties sont sur des connecteurs BNC. Le 368A a une entrée de puissance de 20 à 36 VDC à environ 125 mA. L'alimentation primaire est isolée à 500 V de la masse du signal. L'alimentation est assurée par un connecteur à 3 broches PT02A-8-3P. La broche du connecteur A est l'alimentation principale, B est le retour et C est la masse du châssis. Le connecteur correspondant est un PT06A-8-3S-SR. une alimentation de 10 à 18 VDC peut être fournie en option au moment de la commande. Caractéristiques principales - 4 canaux - Sensibilité d'entrée de 100 mV/eu - 5 à 50 unités d'ingénierie (eu) pleine échelle (FS) (réglable) - Courant du capteur 2 à 5 mA - Sorties 4 à 20 mA - Sortie FS AC - Alimentation primaire isolée - Entrées et sorties BNC - Alimentation 20 à 36 VDC
