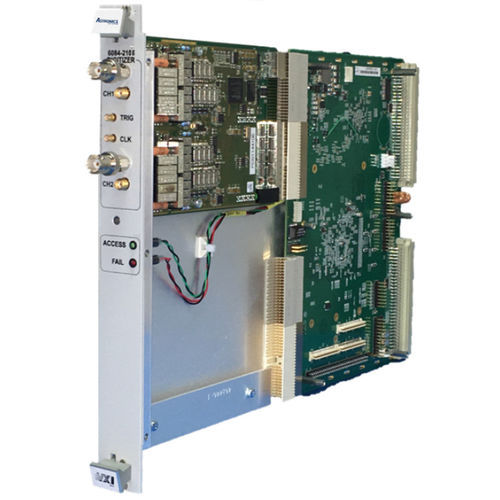

Numériseur jusqu'à 150 MS/s 6084-2105

1 canal2 canaux14 bits

Le numériseur Astronics Test Systems™ 6084-2105 est un module VXI qui est recommandé pour les systèmes VXI qui nécessitent soit une amélioration de la précision, soit le remplacement d'un instrument obsolète. Il contient deux voies de numérisation de 125 Méch/s, 14 bits. La bande passante maximale pour l'acquisition de signaux sur les gammes de tension inférieures est de 60 MHz et de 32 MHz sur les gammes allant jusqu'à 32 Vpk-pk. La tension d'entrée maximale est de 256 Vpk-pk. Informations sur le produit Échantillonnage à large plage dynamique Le numériseur à deux canaux 6084-2105 échantillonne des formes d'ondes à simple extrémité (SE) ou différentielles (DIFF) à des fréquences allant jusqu'à 60 MHz et avec des amplitudes allant de 250 mV à 256 V. Moteur d'acquisition puissant Le système de déclenchement 6084-2105 prend en charge les acquisitions normales, pré-déclenchées et post-déclenchées (retardées) tout en préservant la mémoire d'échantillons de 32 mégaoctets.L'acquisition peut être lancée de l'une des manières suivantes : déclenchement logiciel, déclenchement externe ou par un front positif ou négatif sur la voie 1 ou la voie 2.Superbes performances en c.a. et c.c. Malgré la large plage de fonctionnement dynamique, le numériseur offre des performances impressionnantes en c.a. et c.c. avec une précision relative typique de 0,006% et un SFDR de 80 dB à 1 MHz. Toutes les plages d'entrée sont entièrement couvertes par une tension de décalage programmable qui permet de zoomer sur la plage d'amplitude requise avec une résolution maximale. Les valeurs mesurées sont précises en courant continu à ±1,2 mV à 250 mVpk-pk et ±0,65 V à 256 Vpk-pk. A 10 MHz, le SNR typique est de 62 dB et le THD de seulement 70 dB. Cette combinaison rare d'excellentes performances en courant continu et en courant alternatif dans un seul produit rend le 2105 utile dans des applications allant de la caractérisation des dispositifs aux tests de production.
