L'unité multifonction Trig-Tek™ 260B est conçue pour les applications nécessitant jusqu'à 80 canaux d'E/S numériques et pour l'observation et/ou l'enregistrement de 16 à 64 canaux
jusqu'à 80 canaux d'E/S numériques et pour l'observation et/ou l'enregistrement de 16 à 64 canaux
de pression ou de température.
Informations sur le produit

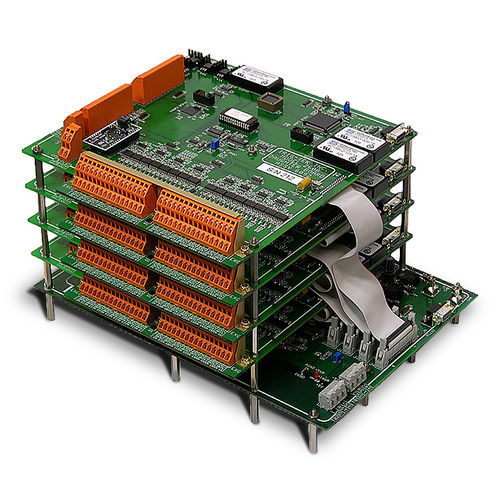

Le 260B se compose d'une carte mère qui connecte jusqu'à quatre cartes filles au bus série IP 1553. Chacun des modules dispose de 16 canaux de pression ou de température, d'un compteur de fréquence, de 12 canaux d'entrée numérique TTL, de huit canaux de sortie TTL et de quatre sorties à drain ouvert avec une capacité de courant de 2A. Chaque module dispose d'une mémoire non volatile pour stocker les coefficients de zéro et de gain nécessaires à l'étalonnage des canaux et d'un convertisseur numérique-analogique (D/A) intégré pour générer des tensions continues précises pour l'étalonnage. Les modules comprennent un bus RS232 pour la mise à jour de la flash afin d'installer les nouvelles modifications du micrologiciel. Les données série provenant des quatre modules sont multiplexées par répartition dans le temps, assemblées et transmises au bus à un rythme de 60 mises à jour/s.
Caractéristiques principales
- Bus IP 1553
- 64 canaux pour la température
ou la pression
- Compteur de fréquence
- 48 entrées TTL
- 32 sorties TTL
- 16 sorties à drain ouvert
- Convertisseur D/A intégré
- Mémoire non-volatile
- 60 mises à jour/s
---
