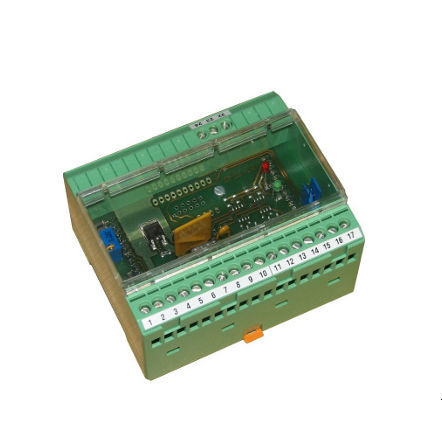

Unité électronique de contrôle E713

Informations générales
Le E713 est une unité électronique conçue pour l'enregistrement et le traitement des signaux des sondes d'oxygène ZIROX®. Elle convertit les signaux de sonde en concentration d'oxygène selon l'équation de Nernst et fournit la sortie des valeurs mesurées via des interfaces analogiques standard. L'unité assure l'alimentation des sondes et le contrôle du chauffage pour les sondes ZIROX® chauffées. Le E713 existe en versions pour montage en tableau ou sur rail DIN et peut être livré avec un module de pompe optionnel dans un boîtier acier pour champ.

Domaines d'application / Caractéristiques

• Acquisition et traitement des signaux des sondes ZIROX®
• Sortie des valeurs mesurées via 4-20 mA (standard), 0/2-10 V en option
• Alimentation et contrôle du chauffage pour sondes chauffées (sortie chauffage jusqu'à 5 A)
• Surveillance de procédé et intégration aux automates
• Interface numérique optionnelle (RS232) et étalonnage via RS232

Données techniques

• Entrée signal : tension de cellule et thermoélectrique des sondes ZIROX®
• Plage de mesure : 0...20,64 Vol.-% O2 (extendable à 100 Vol.-% sur demande)
• Précision : erreur relative < 5 % (typique)
• Alimentation en gaz de référence : non intégrée (possible via module de pompe optionnel)
• Affichage : LCD matriciel, 2 x 16 caractères (texte clair)
• Clavier : 2 touches à membrane
• Sortie analogique : 4...20 mA (correspond à 0...20 Vol.-% O2), 0/2-10 V en option; séparation galvanique jusqu'à 500 V DC
• Interface numérique : RS232 (option)
• Alimentation : 24 V DC ±10 %, courant typique environ 60 mA (hors chauffage sonde)
• Commande chauffage : 24 V DC, max. 5 A
• Dimensions (boîtier tableau) : 96 x 96 x 150 mm³ ; (module rail DIN) : 90 x 75 x 55 mm³
• Poids : env. 0,3 kg (variante tableau)
• Degré de protection : IP22 (variante tableau) / IP20 (module rail DIN)
• Température de service : 0...+40 °C (standard) / jusqu'à +50 °C selon variante ; humidité 0...95 % rel.
• Température de stockage : -20...+50 °C (standard) / jusqu'à +60 °C selon variante

Caractéristiques / Spécifications techniques

• Option électronique économique pour montage en armoire ou sur rail DIN
• Traitement des signaux selon l'équation de Nernst pour sondes ZIROX®
• Sortie analogique standard 4-20 mA ; interfaces et étalonnage en option
• Alimentation 24 V DC avec commande de chauffage intégrée pour sondes chauffées (max. 5 A)
• Plage de mesure flexible et configurations optionnelles sur demande
