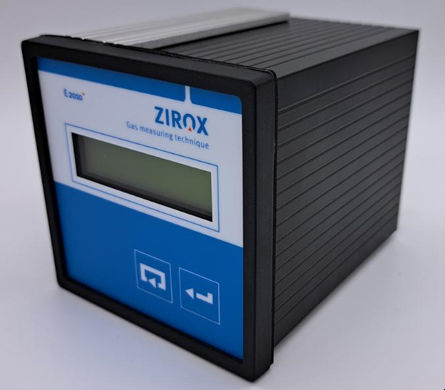

Unité électronique de contrôle de tension E2010

Informations générales
L'unité électronique E2010 est le dispositif de base pour l'utilisation des sondes d'oxygène ZIROX. Elle enregistre les signaux des sondes, les convertit en concentration d'oxygène selon l'équation de Nernst et transmet la valeur mesurée via une sortie standard 4-20 mA. L'E2010 assure également l'alimentation et la régulation du chauffage pour les sondes ZIROX chauffées.

Caractéristiques

• Acquisition et traitement des signaux pour sondes ZIROX
• Sortie des valeurs mesurées via interface standard 4-20 mA
• Alimentation et contrôle du chauffage pour sondes chauffées
• Affichage LCD matriciel et clavier à 2 touches pour supervision locale

Données techniques E2010

• Entrée signal : tension de cellule et thermoélectrique des sondes ZIROX
• Plage : 0...20,64 Vol.-% O2 (jusqu'à 100 Vol.-% sur demande)
• Précision : erreur relative < 5 %
• Alimentation gaz de référence : aucune (doit être fournie par l'utilisateur)
• Affichage : LCD matriciel, 2 x 16 caractères
• Clavier : 2 touches à membrane
• Sortie : 4...20 mA (correspond à 0...20 Vol.-% O2)
• Alimentation : 24 V DC +/- 10 %, 5 A
• Dimensions : 96 x 96 x 125 mm
• Poids : env. 650 g
• Indice de protection : IP30 (face IP52)
• Température de service : 0...+40 °C, 0...95 % HR
• Température de stockage : -20...+50 °C, 0...95 % HR

Téléchargement
Manuel (PDF) disponible.
