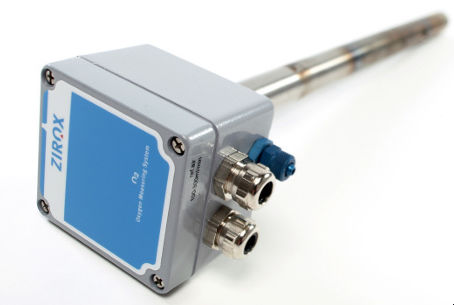

Sonde de gaz SS31H

d'oxygènerobuste

Informations générales
Les sondes de fumées ZIROX SS31/SS31H sont des capteurs d'oxygène robustes destinés à la détermination du lambda dans les centrales et à la mesure de la pression partielle d'oxygène dans les atmosphères de four. Les sondes sont sans étalonnage, sans dérive et sans maintenance. Un chauffage intégré maintient la température de fonctionnement, évitant les biais de mesure liés au refroidissement des gaz prélevés dans la conduite d'aspiration. L'utilisation de matériaux et composants de qualité garantit une stabilité à long terme.

Applications

• Mesures des fumées dans les centrales et installations de combustion
• Contrôle des gaz de procédé dans fours industriels et fours à chambre

Données techniques - Sonde d'oxygène SS31H
Longueur : 300...1800 mm
Diamètre : 25 mm
Poids : 1...3,5 kg
Matériau : acier inoxydable 1.4841
Dimensions tête de serrage : 75 x 80 x 60 mm
Bornes : 5 x Phönix MBK 2,5/E
Indice de protection : IP52 (IP65 sur demande)
Alimentation : 36 V (DC ou AC)
Résistance du chauffage AC / DC : 8 Ohm
Courant chauffage AC / DC : 4,5 A
Puissance chauffage AC / DC : 160 VA
Commande chauffage : PWM, temps de cycle max. 500 ms
Plage de mesure : -0,01...20,6 Vol.-% O2
Précision : < 5 % erreur relative
Température de fonctionnement (sonde) : 700...800 °C
Offset capteur : -2 mV...-10 mV
Tension capteur (5,0 Vol.-%, 800 °C) : -33,1 mV
Thermocouple : type B (800 °C ≙ 3,2 mV)
Débit max. du gaz mesuré : 10 m/s
Gaz de référence : air ambiant
Débit gaz de référence : 5...10 l/h

Branchement des bornes

• (1) Masse — AGND
• (2) Tension capteur — -Uz
• (3) Tension thermique — +Ut
• (4) Chauffage — UH
• (5) Chauffage — UH

Recommandation d'installation

• Utiliser une presse-étoupe ou une connexion par bouchon coupant pour l'étanchéité

Options

• Canal de test pour vérification in-situ de la sonde
• Manchon d'immersion pour protection de la sonde en cas de débit > 10 m/s

Caractéristiques / Spécifications techniques

• Modèle : SS31 / SS31H
• Longueur : 300...1800 mm
• Diamètre : 25 mm
• Poids : 1...3,5 kg
• Matériau boîtier : acier inoxydable 1.4841
• Tête de serrage : 75 x 80 x 60 mm
• Indice de protection : IP52 (IP65 sur demande)
• Alimentation : 36 V (DC ou AC)
• Chauffage : 160 VA, 4,5 A, 8 Ohm
• Commande chauffage : PWM, temps de cycle max. 500 ms
• Plage O2 : -0,01...20,6 Vol.-%
• Précision : < 5 % erreur relative
• Température de fonctionnement : 700...800 °C
• Thermocouple : type B
• Débit max. : 10 m/s (manchon d'immersion en option pour débits supérieurs)
• Gaz de référence : air ambiant, débit 5...10 l/h
