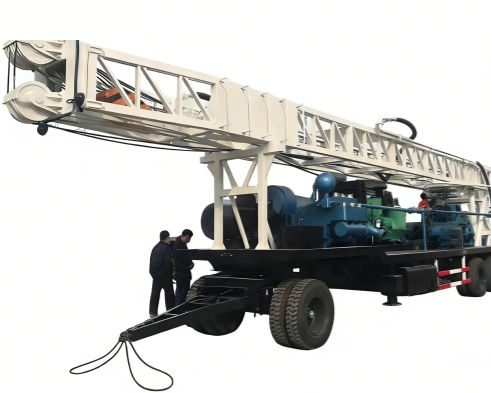

Foreuse de carottage YG-ZJ series

d'explorationmultifonctionde puits géothermiques

Présentation
YG Machinery fournit une gamme de plates‑formes de forage pour pétrole et géothermie (modèles hydrauliques et thermiques) conçues pour une adaptation régionale, des projets lourds et un pilotage numérique. Leurs équipements sont déployés dans plus de 30 pays et couvrent l'exploration pétrolière et gazière, le forage géothermal, le gaz de houille, la construction de puits de production et l'exploration minière.

Principales fonctionnalités et capacités

• Adaptation régionale aux différents sols : argile, grès, roche mère, environnements haute température et sites éloignés (configurations pneus tout‑terrain pour l'accès hors route).
• Commande numérique avancée : contrôle PLC et mise en réseau PROFINET pour un forage digital réduisant les erreurs opérationnelles et améliorant l'efficacité.
• Familles de modèles : séries YG-BZT (1000–1500 m) et YG-ZJ (YG-ZJ30, YG-ZJ40, YG-ZJ50) couvrant de larges plages de profondeur et configurations.
• Variantes hydrauliques et thermiques (géothermie) disponibles ; personnalisation selon le type de projet (exploration pétrolière, géothermie, carottage minier, puits de production, gaz de houille).

Table tournante / Treuil / Flèche (résumé des spécifications)
Diamètre de passage table tournante : 660 mm
Exemples de profondeurs nominales : 1500 m, 1200 m, 1000 m
Modèles de tiges (mm) : φ89, φ114, φ127
Vitesses table tournante (tr/min) : 145, 84, 52, 37
Couple table tournante : 22 kN·m

Treuil principal : capacité de levage corde simple 90 kN ; vitesses corde 0,84, 1,90, 3,3 m/s ; câble : D-6×19 φ28 mm
Treuil auxiliaire : capacité de levage corde simple 50 kN ; câble : D-6×19 φ20 mm

Flèche : hauteur utile 18,482 m ; charge nominale 60 t
Exemple tige active : 108×108×12192 mm
Capacité de charge crochet : 60 t

Dimensions (traction / état de travail) : traction 15282×2790×4420 mm ; travail 15222×3800×20765 mm
Masse exemple : 48 t
Vitesse limite de déplacement en traction : 20 KM/h

Série YG-ZJ (comparatif modèles)

• Modèles : YG-ZJ30, YG-ZJ40, YG-ZJ50.
• Plages de forage nominales (par diamètre de trépan) : pour 114 mm — ZJ30 : 1600–3000 m ; ZJ40 : 2500–4000 m ; ZJ50 : 3500–5000 m. Pour 127 mm — ZJ30 : 1500–2500 m ; ZJ40 : 2000–3200 m ; ZJ50 : 2800–4500 m.
• Charge maximale crochet (kN) : ZJ30 = 1700 ; ZJ40 = 2250 ; ZJ50 = 3150.
• Diamètre câble de forage (mm) : 29 / 32 / 35 (ZJ30 / ZJ40 / ZJ50). Puissance nominale des treuils (kW) : 600 / 800 / 1200. Hauteur de mât (m) : 41 / 43 / 45.

Scénarios d'application

• Exploration pétrole & gaz : rigs pour puits d'exploration pétroliers, gaziers et de shale gas.
• Forage géothermique : rigs pour puits d'eau chaude géothermique.
• Forage pour gaz de houille.
• Construction de puits de production pour champs pétroliers (plates‑formes stables avec options de contrôle numérique).
• Exploration minière et carottage pour projets miniers.

Caractéristiques / Spécifications techniques

• Marque : YG Machinery
• Séries référencées : YG-BZT (1000–1500 m), YG-ZJ (YG-ZJ30, YG-ZJ40, YG-ZJ50)
• Systèmes de contrôle : contrôle PLC et mise en réseau PROFINET
• Diamètre de passage table tournante : 660 mm
• Diamètres des tiges pris en charge : φ89, φ114, φ127
• Vitesses table tournante : 145, 84, 52, 37 tr/min
• Couple table tournante : 22 kN·m
• Capacité treuil principal corde simple : 90 kN ; treuil auxiliaire : 50 kN
• Vitesses treuil corde simple : 0,84, 1,90, 3,3 m/s
• Types et diamètres câbles : D-6×19 φ28 mm (principal), D-6×19 φ20 mm (auxiliaire)
• Hauteur flèche exemple : 18,482 m ; charge nominale exemple : 60 t
• Exemple tige active : 108×108×12192 mm
• Exemple capacité crochet : 60 t ; masse exemple : 48 t ; vitesse limite traction : 20 KM/h
• Spécificités série YG-ZJ : forage nominal jusqu'à 5000 m, puissance de treuil jusqu'à 1200 kW, charge crochet jusqu'à 3150 kN (YG-ZJ50)
• Configurations disponibles : pneus tout‑terrain pour sites éloignés, rigs hydrauliques, variantes géothermiques, contrôle numérique PLC et adaptations selon projet.
