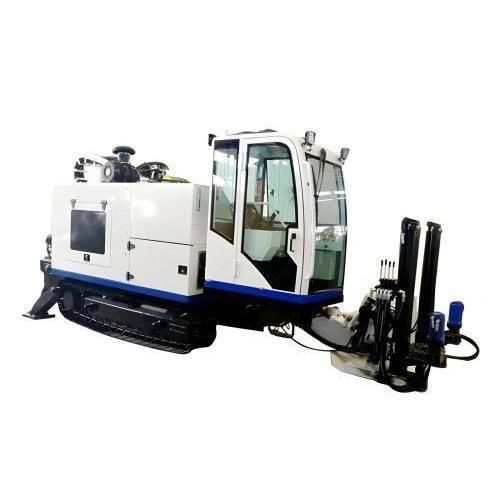

Foreuse horizontale directionnelle YG series

pour installation de fibre optiquepour installation de conduites d'énergierotative

Aperçu
Si vous devez poser des canalisations sans creuser la chaussée, une foreuse directionnelle (forage directionnel horizontal, HDD) crée une trajectoire souterraine régulière et permet de tirer les tuyaux. Elle combine des outils de forage issus de l'industrie pétrolière avec des techniques modernes d'installation de conduites, autorisant un guidage précis de l'outil depuis la surface. Plage de température d'utilisation typique : -15°C à +45°C sur sols non rocheux.

Applications

• Pose de conduites d'eau, câbles électriques, conduites de gaz, lignes télécom et réseaux d'assainissement
• Traversées sous autoroutes, voies ferrées, cours d'eau ou centres historiques où la tranchée ouverte est impraticable

Principe de fonctionnement (résumé)
La machine fore un forage pilote, utilise le guidage pour tracer la trajectoire depuis la surface, effectue l'agrandissement (reaming) pour élargir le trou selon les besoins, puis tire la conduite dans le forage créé. Adaptée aux installations sans tranchée sur de longues distances selon les conditions de sol.

Avantages du forage directionnel horizontal

• Pas d'endommagement de la route : Maintient la circulation et préserve le revêtement.
• Grande précision : Le guidage de l'outil permet d'ajuster la profondeur et d'éviter les réseaux existants.
• Conduites durables : Les conduites installées plus profond (6–18 m) sont protégées des intempéries et de l'oxygène.
• Coûts d'exploitation réduits : Travaux plus rapides, moins d'opérateurs et pas de coûts de réfection de la chaussée.

Conseils pour débutants et maintenance

• Scanner toujours le sol avec des localisateurs de réseaux avant de commencer pour éviter d'endommager les infrastructures existantes.
• Entretien quotidien : nettoyer le système de boue et maintenir propres et lubrifiés les filets des tiges. La lubrification automatique aide, mais le nettoyage manuel prévient l'usure.
• Rincer la pompe à boue avec de l'eau propre en fin de journée pour éviter le séchage des fluides qui obstruerait les buses et endommagerait les joints.

Performances typiques & capacités (extraits FAQ)

• Conduites traitées : aciers et PE courants d'environ 300 mm à 1200 mm de diamètre (selon la machine et les accessoires).
• Distance de tirage : jusqu'à environ 1500 mètres selon les sols et les spécificités du projet.
• Aide à l'opérateur : les machines modernes intègrent une forte automatisation (auto-ancrage, surveillance intelligente). Assistance à distance et tutoriels vidéo sont souvent fournis par les fabricants.

Paramètres des installations de forage directionnel (tableau)
Model: YG-160A | YG-180 | YG-280 | YG-320 | YG-320A
Engine rated power: 100KW | 97KW | 160KW | 140KW/160KW | 160KW
Push and pull: Cylinder | Motor | Motor | Cylinder | Motor
Maximum drag/feed force: 160/100KN | 180/180KN | 280/280KN | 320/320KN | 320/320KN
The maximum torque of the powerhead: 5000N.n | 6000N.n | 10000N.n | 12000N.n | 12000N.n
Powerhead speed: 0-180 r/min | 0-140 r/min | 0-120 r/min | 0-140 r/min | 0-140 r/min
Moving speed of the powerhead: 30 m/min | 20 m/min | 20 m/min | 20 m/min | 20 m/min
Maximum reaming hole diameter: Φ600 mm | Φ600 mm | Φ750 mm | Φ800 mm | Φ800 mm
Drill rod length (single): 3 m | 3 m | 3 m | 3 m | 3 m
Drill pipe diameter: Φ60 mm | Φ60 mm | Φ73 mm | Φ73 mm | Φ73 mm
Drill pipe angle (as shown in table): 10-23° | 10-22° | 10-23° | 10-20° | 10-20°
Maximum mudflow: 160 L/min | 250 L/min | 320 L/min | 320 L/min | 320 L/min
Maximum mud pressure: 100 bar | 80 bar | 80 bar | 80 bar | 80 bar
Overall quality (weight): 6700 kg | 8500 kg | 12500 kg | 11500 kg | 11200 kg
Dimension (L*W*H): 5700*1820*2400 mm | 6400*2270*2340 mm | 7100*2260*2450 mm | 7100*2250*2450 mm | 7662*2162*2450 mm

Caractéristiques / Spécifications techniques

• YG-160A — Engine 100 KW; push/pull by cylinder; max drag/feed 160/100 KN; max torque 5000 N·m; powerhead speed 0–180 r/min; moving speed 30 m/min; max reaming Φ600 mm; drill rod 3 m; drill pipe Φ60 mm; angle 10–23°; mudflow 160 L/min; mud pressure 100 bar; weight 6700 kg; dimension 5700×1820×2400 mm.
• YG-180 — Engine 97 KW; push/pull by motor; max drag/feed 180/180 KN; max torque 6000 N·m; powerhead speed 0–140 r/min; moving speed 20 m/min; max reaming Φ600 mm; drill rod 3 m; drill pipe Φ60 mm; angle 10–22°; mudflow 250 L/min; mud pressure 80 bar; weight 8500 kg; dimension 6400×2270×2340 mm.
• YG-280 — Engine 160 KW; push/pull by motor; max drag/feed 280/280 KN; max torque 10000 N·m; powerhead speed 0–120 r/min; moving speed 20 m/min; max reaming Φ750 mm; drill rod 3 m; drill pipe Φ73 mm; angle 10–23°; mudflow 320 L/min; mud pressure 80 bar; weight 12500 kg; dimension 7100×2260×2450 mm.
• YG-320 — Engine 140/160 KW; push/pull by cylinder; max drag/feed 320/320 KN; max torque 12000 N·m; powerhead speed 0–140 r/min; moving speed 20 m/min; max reaming Φ800 mm; drill rod 3 m; drill pipe Φ73 mm; angle 10–20°; mudflow 320 L/min; mud pressure 80 bar; weight 11500 kg; dimension 7100×2250×2450 mm.
• YG-320A — Engine 160 KW; push/pull by motor; max drag/feed 320/320 KN; max torque 12000 N·m; powerhead speed 0–140 r/min; moving speed 20 m/min; max reaming Φ800 mm; drill rod 3 m; drill pipe Φ73 mm; angle 10–20°; mudflow 320 L/min; mud pressure 80 bar; weight 11200 kg; dimension 7662×2162×2450 mm.
