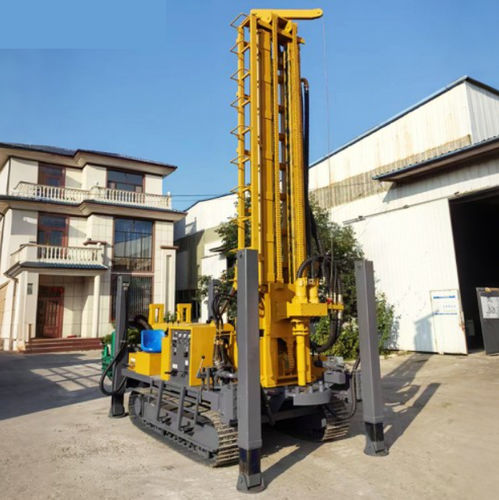

Foreuse géotechnique YG series

d'explorationde pieux de fondationde puits d'eau

Présentation
Face à la raréfaction de l'eau, l'accès à des ressources d'eau souterraine fiables et propres est prioritaire. YG Machinery propose des solutions de foreuses de puits profonds conçues pour une exploration des ressources en eau efficace, précise et durable. Ces foreuses intègrent des systèmes entièrement hydrauliques et des organes de transmission robustes pour affronter des formations rocheuses dures et des conditions géologiques difficiles.

Principe de fonctionnement et caractéristiques techniques clés
Nos foreuses de puits profonds adoptent une conception à entraînement totalement hydraulique. Le moteur diesel entraîne une pompe hydraulique qui crée un circuit d'huile haute pression. Des valves de commande répartissent le flux vers un moteur hydraulique à couple élevé pour la rotation et vers des vérins hydrauliques de grand diamètre pour l'effort d'avancement. Cette configuration assure une rotation stable, un couple élevé et une poussée puissante lors des opérations de forage. Les machines utilisent souvent la technologie de marteau Down-the-Hole (DTH) pour le forage rocheux : l'air comprimé actionne le marteau pour fracturer la roche et évacuer les déblais, permettant une pénétration continue et efficace. Des configurations sont disponibles pour répondre à des besoins spécifiques tels que le forage à circulation inverse ou des systèmes à pompe à boue pour les formations plus tendres.

Avantages principaux

• Efficacité de forage supérieure : Le couple élevé et la poussée hydraulique assurent d'excellents taux d'avancement, notamment en roche dure.
• Grande adaptabilité géologique : Utilisable avec compresseurs d'air pour la roche dure ou pompes à boue pour sols tendres ; adapté à diverses conditions de terrain.
• Opération simple et fiabilité à long terme : Le contrôle par valves hydrauliques permet une conduite intuitive, une usure mécanique réduite et des performances durables.

Remarques technologiques
Le système entièrement hydraulique de la foreuse permet une régulation de vitesse sans paliers et un contrôle précis du débit, autorisant des ajustements instantanés de la vitesse de rotation et de la poussée pour s'adapter à la dureté de la formation, du sol meuble à la roche dure. Un bon appariement des moteurs hydrauliques à couple élevé, de la force d'avance, des trépans/marteaux et des systèmes d'extraction air/boue est essentiel pour maintenir l'efficacité de forage dans des conditions exigeantes.

Applications étendues

• Irrigation agricole : Forage de puits d'irrigation de grand diamètre en zones arides.
• Alimentation en eau domestique : Sources d'eau potable fiables pour villages isolés, ranchs et sites industriels.
• Exploration géologique : Enquêtes hydrogéologiques et minérales pour la recherche de ressources en eau.
• Applications d'ingénierie : Puits géothermiques, battage de fondations et puits thermaux.

Paramètres techniques de la foreuse de puits profonds (tableau)
Model | YG-180 | YG-200 | YG-300 | YG-400 | YG-600 | YG-800
Machine weight (T) | 4.5 | 5.8 | 9 | 10 | 12 | 13
Drilling diameter (mm) | 140-254 | 140-305 | 140-325 | 140-350 | 140-350 | 140-500
Drilling depth (m) | 180 | 200 | 300 | 400 | 600 | 800
One-time advance length (m) | 3.4 | 3.4 | 6.6 | 6.6 | 6.6 | 6.6
Walking speed (km/h) | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5
Climbing angles (Max.) | 30 | 30 | 30 | 30 | 30 | 30
Equipped capacitor (KW) | 55 | 65-70 | 84 | 92 | 115 | 140
Using air compressor (MPA) | 1.7-2.5 | 1.7-3.0 | 1.7-3.3 | 1.7-3.5 | 1.7-3.5 | 1.7-3.5
Air consumption (m³/min) | 17-31 | 17-30 | 17-35 | 17-35 | 17-35 | 17-35
Drill pipe diameter (mm) | Φ76 Φ89 | Φ76 Φ89 | Φ89 Φ102 | Φ89 Φ102 Φ108 | Φ102 Φ108 Φ114 | Φ76 Φ89 Φ102
Drill pipe length (m) | 1.5 2.0 3.0 | 1.5 2.0 3.0 | 1.5 2.0 3.0 6.0 | 1.5 2.0 3.0 6.0 | 1.5 2.0 3.0 6.0 | 1.5 2.0 3.0
Rig lifting force (T) | 15 | 12 | 20 | 22 | 28 | 35
Swing speed (RPM) | 45-65 | 45-70 | 55-115 | 45-115 | 45-115 | 55-115
Swing torque (N.m) | 3200-4600 | 3500-4800 | 6200-8500 | 6500-9000 | 8500-11000 | 8660-11150
Machine size (mm) | 3800*1500*2200 | 4000*1750*2450 | 5900*2000*2850 | 5900*2100*2850 | 6000*2200*2850 | 6100*2100*2900

Spécifications techniques

• Dénomination de la série : série YG (modèles YG-180, YG-200, YG-300, YG-400, YG-600, YG-800).
• Profondeurs maximales de forage par modèle : YG-180 = 180 m; YG-200 = 200 m; YG-300 = 300 m; YG-400 = 400 m; YG-600 = 600 m; YG-800 = 800 m.
• Plages de diamètres de forage : 140–254 mm jusqu'à 140–500 mm selon le modèle.
• Masse de la machine : de 4,5 T (YG-180) à 13 T (YG-800).
• Longueur d'avancement en une fois : jusqu'à 6,6 m pour les grands modèles.
• Vitesse de déplacement : 2,5 km/h (tous modèles).
• Angle de montée maximal : 30° (tous modèles).
• Puissance installée : 55 KW à 140 KW selon le modèle.
• Pression de travail du compresseur (pour DTH) : typiquement 1,7–3,5 MPa selon le modèle ; consommation d'air 17–35 m³/min.
• Diamètres et longueurs des tiges de forage variables selon le modèle ; diamètres courants : Φ76, Φ89, Φ102, Φ108, Φ114 ; longueurs : 1,5 m, 2,0 m, 3,0 m et option 6,0 m.
• Force de levage de la foreuse : 12–35 T selon le modèle.
• Plages de vitesse de rotation et de couple adaptées à la dureté des formations (RPM ~45 à 115 ; couple jusqu'à ~11 150 N·m).
• Dimensions typiques de la machine selon le modèle (exemples : 3800×1500×2200 mm à 6100×2100×2900 mm).
