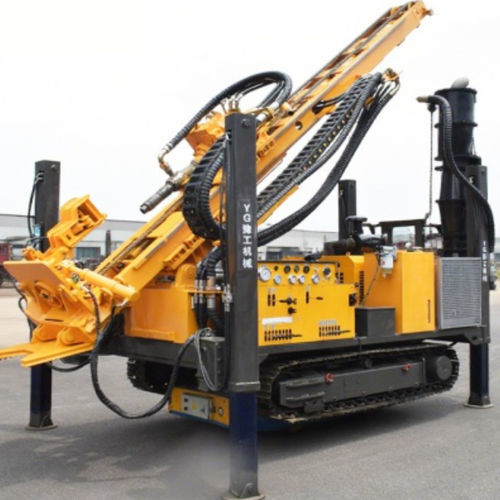

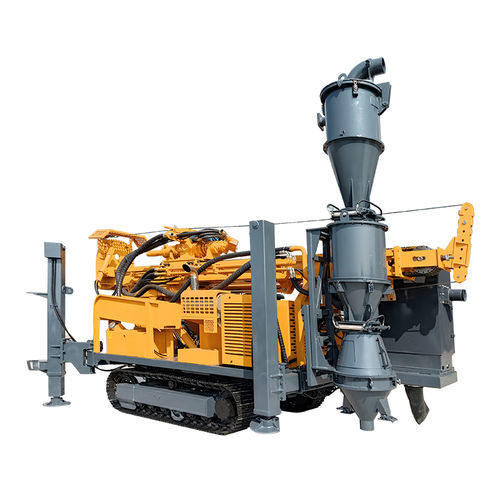

Foreuse d'exploration YG150RC

de sondagegéotechniquepour forage profond

Aperçu
Foreuse à circulation inversée conçue pour l'exploration minière, les études géotechniques et le forage profond. Le modèle YG150RC associe l'échantillonnage en circulation inversée à un châssis monté sur chenilles pour une mobilité sur site et une stabilité en conditions de sols variés.

Utilisations principales

• Exploration minérale et recherches de gisements
• Forage de trous profonds (jusqu'à 150 m nominal)
• Prélèvements de sol et de roche avec intégrité d'échantillon élevée
• Enquêtes de grands chantiers (routes, ponts, fondations)
• Forage d'eau souterraine et de puits profonds
• Investigations géotechniques et surveillance environnementale

Principe de fonctionnement et fonctions principales
La machine utilise la technologie de circulation inversée (RC) : de l'air à haute pression transporte les déblais vers le haut à travers la tige intérieure, évitant la contamination annulaire et fournissant des échantillons plus propres et moins mélangés. Le système favorise une récupération d'échantillons efficace et une qualité de forage constante.

Atouts techniques

• Pureté d'échantillon élevée : le flux inverse réduit la contamination par les déblais annulaire.
• Vitesse de pénétration élevée : efficace en roche dure et en couches profondes.
• Maintenance simple sur site : composants accessibles pour l'entretien courant.
• Performance stable : compatible avec compresseurs d'air et systèmes d'assistance standard.
• Grande adaptabilité : possibilité d'intégration avec des forages RC et des systèmes de circulation inversée pour de meilleures performances en conditions difficiles.

Paramètres
Modèle : YG150RC
Poids de la foreuse (montée sur chenilles) : 9000 kg
Puissance moteur : 125 kW (Cummins 6BTA5.9-C125)
Dimensions (L×l×H) : 6750 × 2200 × 2950 mm
Plage de température ambiante : -10～38 °C
Profondeur nominale : 150 m
Diamètre de bout de trou : 110–250 mm
Plage d'angle de forage : -10–90°

Spécifications techniques

• Hauteur trou horizontal : 1,85–2,8 m
• Couple maximal tête de forage : 8000 N·m
• Vitesses de rotation tête (continue) : 30/60, 54/108 rpm
• Vitesses de rotation tête (intervalle) : 62/124, 105/210 rpm (selon spécification)
• Course d'alimentation : 3500 mm
• Force d'appui : 45 kN
• Capacité de levage : 65 kN
• Vitesse rotation extracteur de tige : 40 rpm
• Couple max extracteur de tige : 30000 N·m
• Diamètre traversée : 370 mm
• Force de traction treuil auxiliaire (1ère couche) : 11 kN
• Diamètre câble treuil : 14 mm
• Capacité câble treuil : 60 m
• Vitesse de rotation max : 2200 rpm
• Vitesse de déplacement (chenilles) : 1,2 km/h
• Pression unitaire : <0,05 MPa
• Pente franchissable : ≥20°
