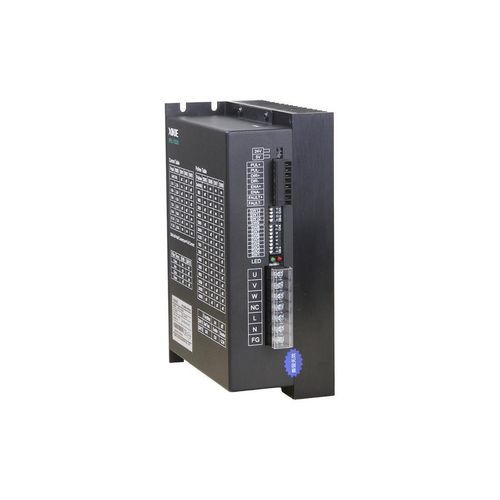

Commande de moteur pas à pas DP3L

Présentation
La série DP3L est un pilote pour moteur pas à pas de type impulsions en boucle ouverte, conçu pour une alimentation 200–240 VAC. Il intègre un algorithme de contrôle mis à jour qui augmente les performances de couple et de vitesse d’environ 10–30 % aux vitesses moyennes et élevées par rapport au modèle précédent. Les entrées impulsion et direction acceptent les niveaux 5 V et 24 V.

Principales caractéristiques

• Algorithme de contrôle optimisé apportant une augmentation de couple de 10–30 % aux vitesses moyennes/élevées par rapport au modèle précédent.
• Amélioration des performances moteur et réduction de l’élévation de température.
• Réglage sur 3 chiffres pour sélectionner 8 niveaux de courant.
• Réglage sur 4 chiffres pour sélectionner 16 niveaux de subdivision (micro‑pas).
• Fonction d’auto‑réglage au démarrage (power‑on self‑tuning).
• Option de demi‑courant automatique à l’arrêt pour réduire la chaleur et la consommation.
• Fréquence de réponse en impulsions jusqu’à 200 kHz.
• Fonctions de protection : surintensité, surtension et court‑circuit.
• Sortie d’alarme externe : courant de sortie max 50 mA, tension supportée 24 VDC.

Applications typiques

• Machines de découpe
• Machines d’emballage pour l’habillement
• Machines à fabriquer des sacs non tissés
• Machines de fabrication de gants

Caractéristiques techniques

• Tension d’alimentation : 200–240 VAC
• Mode de contrôle : type impulsions en boucle ouverte avec algorithme de contrôle mis à jour
• Amélioration couple/vitesse : +10–30 % aux vitesses moyennes et élevées vs modèle précédent
• Niveaux d’entrée impulsion & direction : prise en charge 5 V et 24 V
• Fréquence de réponse en impulsions : jusqu’à 200 kHz
• Réglage du courant : 3 chiffres (8 niveaux de courant)
• Réglage de subdivision : 4 chiffres (16 niveaux de subdivision)
• Fonctions automatiques : auto‑réglage au démarrage ; demi‑courant automatique optionnel à l’arrêt
• Protections : surintensité, surtension, court‑circuit
• Sortie d’alarme externe : max 50 mA, tension supportée 24 VDC
