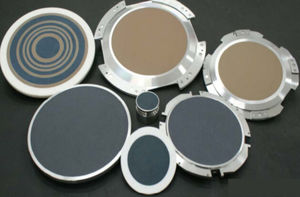

Plateau à vide en céramique

pour pièces à usinerpour rectificationpour métrologie

Présentation du produit
Dans la fabrication de semi-conducteurs, d'optiques et d'électronique de haute précision, le maintien stable des pièces et le transfert sans dommage sont essentiels. Les ventouses à vide poreuses en métal traditionnelles présentent des limites en uniformité, propreté et stabilité à long terme. La nouvelle génération de ventouses microporeuses composite céramique-métal intègre une couche d'adsorption en céramique microporeuse haute performance sur une bride métallique pour optimiser performances fonctionnelles et résistance structurelle.

01 Rôle clé de la surface d'adsorption céramique microporeuse
La surface d'adsorption utilise des céramiques microporeuses en alumine haute pureté (Al2O3) ou en carbure de silicium (SiC), frittées avec précision pour former une structure microporeuse uniformément répartie. Cela permet :

• Distribution uniforme de la pression de vide pour éviter les concentrations de contraintes locales
• Soutien stable et sans rayure pour plaquettes, verre et substrats à couches minces
• Grande propreté de surface réduisant le risque de contamination particulaire

02 Conception de renforcement structurel de la bride métallique
La couche céramique microporeuse est assemblée à la bride métallique par brasage sous haut vide, formant une unité d'adsorption intégrée. La bride métallique apporte :

• Haute résistance mécanique et résistance aux chocs
• Compatibilité d'installation et d'interface améliorée
• Parcours d'étanchéité optimisés pour réduire le risque de fuite

03 Analyse comparative entre ventouses métalliques poreuses traditionnelles et ventouses composites céramique-métal

• Uniformité des pores : Les ventouses métalliques présentent de fortes variations et une distribution inégale générant des différences de pression locales ; la surface microporeuse céramique offre une disposition uniforme des micropores et une pression négative homogène sur toute la surface
• Propreté de surface : Les surfaces métalliques s'oxydent et libèrent des particules, risquant la contamination ; les surfaces céramiques sont chimiquement inertes et sans précipitation d'impuretés, adaptées aux environnements haute propreté
• Résistance à l'usure : Les métaux ont une dureté de surface plus faible et peuvent s'user ou se déformer au fil du temps en bouchant les pores ; les surfaces céramiques, de haute dureté, résistent à l'usure et au vieillissement, prolongeant la durée de vie
• Adaptabilité des pièces : Les surfaces métalliques peuvent rayer les feuilles fines et les plaquettes provoquant du gauchissement ; les surfaces céramiques lisses permettent un serrage sans dommage compatible avec des pièces fines de précision
• Stabilité structurelle : Les ventouses métalliques peuvent se déformer et fuir sous fonctionnement intensif ; la structure intégrée céramique-métal offre une forte résistance aux chocs et une bonne étanchéité
• Scénarios d'application : Les ventouses métalliques conviennent au traitement général et à la production de masse à faible contrainte ; les composites céramique-métal sont destinés aux procédés haute précision pour semi-conducteurs, optique et électronique de pointe

04 Valeur d'application en fabrication de précision
Les ventouses microporeuses composites céramique-métal sont utilisées pour :

• Manutention et alignement de plaquettes (wafers)
• Traitement de substrats d'affichage à panneaux plats (LCD/OLED)
• Fixation pour polissage et rectification de lentilles optiques
• Usinage de haute précision de céramiques et de matériaux à couches minces

Conclusion
Avec l'évolution de la fabrication des semi-conducteurs et de la fabrication de précision, la technologie de préhension par vide évolue vers des structures composites céramiques. Les ventouses microporeuses composites céramique-métal associent conception des matériaux et conception structurelle pour offrir des solutions d'adsorption plus stables et plus propres pour les processus de production de haute précision.

Caractéristiques techniques / spécifications

• Matériau d'adsorption : céramique microporeuse en alumine haute pureté (Al2O3) ou carbure de silicium (SiC)
• Fabrication : frittage précis pour obtenir une structure microporeuse uniforme
• Structure composite : surface fonctionnelle céramique assemblée à une bride métallique par brasage sous haut vide
• Avantages clés : distribution de vide uniforme, haute propreté de surface, support sans rayure, grande résistance à l'usure
• Fonctions de la bride métallique : renfort mécanique, résistance aux chocs, compatibilité d'installation/interface, parcours d'étanchéité optimisés
• Applications typiques : manutention de plaquettes, traitement de substrats LCD/OLED, fixation de lentilles optiques, traitement de films minces et céramiques
