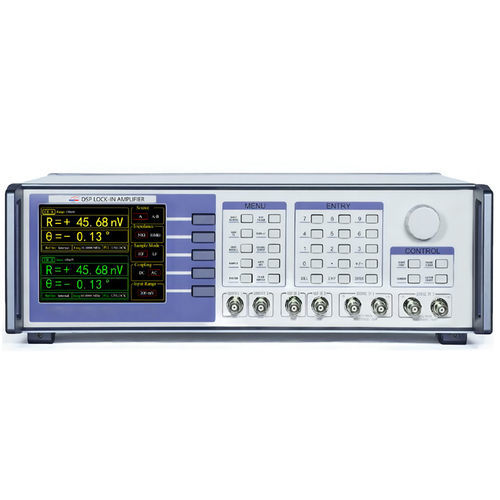

Amplificateur de tension DXA-005

de signalde mesured'acquisition

Le DXA-005 est un amplificateur de verrouillage numérique à deux canaux de haute performance, conçu pour détecter les signaux faibles noyés dans un bruit important, avec une grande précision et une large bande passante. Il intègre le matériel DAC/ADC à haute vitesse, la démodulation basée sur le DSP et de multiples fonctions de mesure/contrôle adaptées à la recherche scientifique et aux applications industrielles. Résumé des caractéristiques

• 2 canaux d'entrée synchronisés indépendamment
• Bruit d'entrée aussi faible que 3nV/√Hz
• Gamme d'entrée : 1nV à 1V
• Bande passante de mesure DC à 400MHz
• Réserve dynamique >120dB
• Mesures de synchronisation du démodulateur à 3 voies
• Oscilloscope à 4 voies avec analyse FFT
• Contrôleur PID à 2 voies intégré

Aperçu L'instrument utilise la technologie de modulation numérique avec un CNA 16 bits à 1 GSPS et des CAN 14 bits (ou 24 bits en option) sur une plate-forme DSP pour extraire avec précision et rapidité les composantes efficaces du signal dans les environnements bruyants. Les fonctions de mesure multi-harmonique, d'oscilloscope, d'analyseur de spectre et de contrôle PID sont intégrées pour élargir les possibilités d'application. Canal d'entrée

• Front analogique à faible bruit prenant en charge les entrées différentielles ou asymétriques.
• Bruit d'entrée équivalent jusqu'à 3 nV/√Hz.
• Impédance d'entrée sélectionnable : 50 Ω ou 10 MΩ.
• Gamme de sensibilité à pleine échelle : 1 nV à 1 V avec une dynamique >120 dB.
• Architecture ADC double : choisissez un ADC 14 bits à haute vitesse (bande DC à 400 MHz) ou un ADC 24 bits de haute précision (bande DC à 100 kHz) en fonction de l'application.

Canal de signal de sortie Basée sur un CNA 16 bits à 1 GSPS, la sortie génère des ondes sinusoïdales de 1 Hz à 400 MHz avec une polarisation en courant continu réglable. Sous une charge de 50 Ω, la plage d'amplitude est de 1 Vpp à 1,5 Vpp et la plage de polarisation en courant continu est de ±1,5 V. La phase de sortie est synchronisée avec l'oscillateur interne et le décalage de phase est réglable indépendamment. Canal de référence La référence peut être interne (sinus ou carré par synthèse numérique) ou externe (sinus ou TTL). La référence interne utilise un oscillateur de haute précision et une synthèse numérique avec une résolution de phase jusqu'à 1 μdeg. L'instrument peut détecter des harmoniques jusqu'à la 65 535e harmonique (limitée par la bande passante de l'instrument). Démodulateur numérique Le démodulateur offre des constantes de temps flexibles (25 ns à 4 ks), des taux d'accentuation du filtre sélectionnables de 6 à 48 dB/oct en huit étapes, et un filtre de synchronisation optionnel pour supprimer les harmoniques de référence. Les performances comprennent une réserve dynamique >120 dB, une erreur de phase absolue <1°, une dérive en courant continu nulle et d'excellentes performances en quadrature. Interface de communication

• USB 2.0 (hôte et périphérique)
• Ethernet RJ45 1000 Mbps
• Port série RS-232

Logiciel PC et API Le logiciel PC fourni permet la configuration via des schémas fonctionnels ou des panneaux de contrôle avec affichage numérique et en temps réel de la forme d'onde et exportation CSV. Des API et un support multilingue sont fournis pour Python, MATLAB et LabVIEW. Écran d'affichage couleur Un écran couleur TFT de 5,6 pouces (640 × 480) fournit l'interface utilisateur principale et un contrôle indépendant complet via le clavier de l'instrument ; il affiche les paramètres du démodulateur (X, Y, R, θ) et les paramètres de base. Oscilloscope Oscilloscope intégré avec jusqu'à 4 canaux (entrées sélectionnables, y compris la référence et les sorties), plusieurs modes de déclenchement, une profondeur d'échantillonnage maximale de 65 536 et un temps d'échantillonnage réglable de 65 μs à 1 s. Contrôleurs PID Deux contrôleurs PID numériques embarqués indépendants avec des taux d'échantillonnage allant jusqu'à 4 MSPS, étroitement couplés aux démodulateurs lock-in pour la régulation en boucle fermée de l'amplitude, de la phase, de la fréquence et d'autres quantités contrôlées. Scanner paramétrique et analyseur de spectre FFT Le scanner paramétrique permet de tracer instantanément les réponses en fréquence et en amplitude avec des modes de balayage simple ou cyclique. L'analyse du spectre FFT des formes d'ondes capturées par l'oscilloscope fournit une analyse dans le domaine des fréquences avec une résolution approximative de 1 Hz à 15 kHz en fonction de la fréquence d'échantillonnage. Caractéristiques / spécifications techniques

• Modèle : DXA-005
• Canaux d'entrée : 2 synchronisés indépendamment
• Bruit équivalent d'entrée : ≈3 nV/√Hz
• Impédance d'entrée : 50 Ω ou 10 MΩ (sélectionnable)
• Gamme de sensibilité d'entrée : 1 nV - 1 V (pleine échelle)
• Bande passante de mesure : DC - 400 MHz (avec ADC haute vitesse)
• Options ADC : haute vitesse 14 bits (DC-400 MHz) ou haute précision 24 bits (DC-100 kHz)
• DAC : 1 GSPS, 16 bits
• Gamme de fréquence de sortie : 1 Hz - 400 MHz
• Amplitude de sortie (50 Ω) : 1 Vpp - 1,5 Vpp
• Gamme de polarisation CC de sortie : ±1,5 V
• Résolution de phase (référence interne) : jusqu'à 1 μdeg
• Détection d'harmonique : jusqu'à 65 535e harmonique (bande passante limitée)
• Constante de temps : 25 ns - 4 ks
• Taux de raidissement du filtre : 6 - 48 dB/oct (8 étapes)
• Réserve dynamique : >120 dB
• Erreur de phase absolue : <1°
• Affichage : 5.6" TFT, 640 × 480
• Oscilloscope : 4 canaux, profondeur max 65 536, temps d'échantillonnage 65 μs - 1 s
• Contrôleurs PID : 2 canaux, échantillonnage jusqu'à 4 MSPS
• Interfaces : USB 2.0 (hôte et périphérique), Gigabit Ethernet (1000 Mbps), RS-232
• Logiciel : Logiciel PC avec exportation CSV ; API pour Python, MATLAB, LabVIEW
