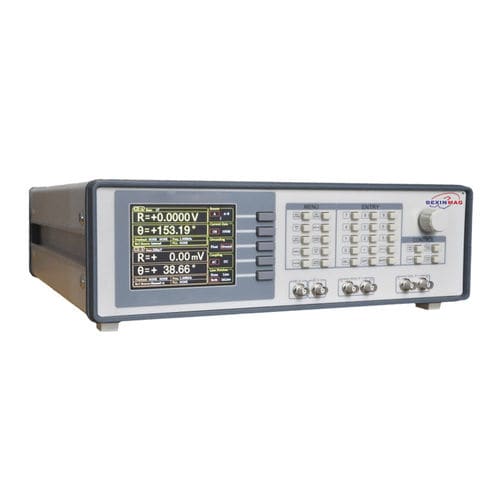

Amplificateur lock-in DXA-001C

de signaldifférentielanalogique

Canal d'entrée Avec le préamplificateur analogique à faible bruit, l'entrée de signal de la DXA-001C peut être commutée pour fonctionner en mode de tension simple ou différentielle, et le bruit d'entrée est de 5 nV/√Hz. L'impédance d'entrée est de 10 MΩ et la sensibilité de la tension d'entrée à pleine échelle va de 1 nV à 1V. En outre, le DXA-001C peut également être utilisé pour des mesures de courant avec des gains de courant variables de 10^6 ou 10^8 V/A. Deux filtres de ligne (50/60 Hz et 100/120 Hz) sont conçus pour éliminer les interférences liées à la ligne. L'amplificateur de gain programmable est fourni pour ajuster la réserve dynamique du système en fonction de la magnitude du signal d'entrée, de sorte que le DXA-001C a une grande réserve dynamique inhérente jusqu'à 100dB. Le taux d'échantillonnage de 312.5KSPS est déterminé par un convertisseur A/D 24-bit de précision et un filtre spécifique est conçu pour éviter l'aliasing. Canal de référence Deux canaux de référence indépendants peuvent fonctionner en mode externe ou en mode interne. En mode interne, un oscillateur interne précis et stable génère une onde sinusoïdale comme référence interne qui est multipliée par le signal d'entrée. Ce signal interne est dépourvu de tout bruit de phase. Grâce à la technique de déphasage numérique, la résolution de phase du signal de référence est de 0,01 degré. DXA-001C peut travailler à n'importe quelle fréquence fixe de 1 mHz à 102 kHz dans ce mode. En mode externe, le signal de référence peut être une onde sinusoïdale, une impulsion TTL ou une onde carrée.
