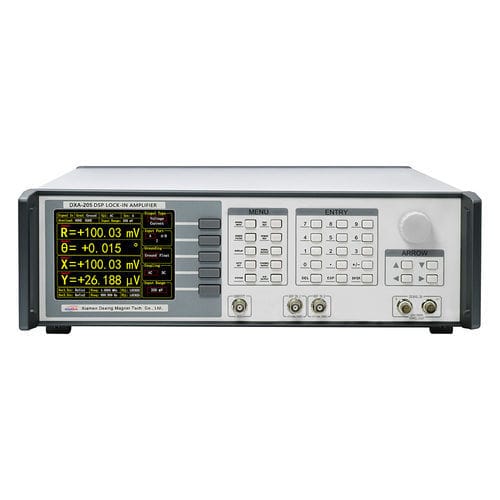

Appareil de mesure d'impédance DXA-205

de tensionde fréquencede courant

Présentation :

Le DXA-205 est un amplificateur synchrone numérique haute performance couvrant DC à 1,5 MHz pour la détection synchrone et les mesures de précision. Il intègre la démultiplexion multi-canal, des entrées faible bruit, un oscilloscope et une analyse FFT, un scanner paramétrique et des régulateurs PID double canal pour le contrôle en boucle fermée, adaptés aux laboratoires et aux bancs d'essai industriels.

Applications :

• Microscopie de balayage : AFM, STM, SPM
• Science des matériaux : mobilité et densité de porteurs, effet Hall, matériaux ultrasonores
• Mesures de transport : conductivité et impédance
• Analyse du bruit : densité de bruit et corrélation croisée
• Expériences optiques : analyse spectrale, mesures THz et TDLAS
• Évaluation de capteurs : gyroscopes, capteurs photoélectriques, résonateurs, accéléromètres
• Capteurs magnétiques : SQUID, centres NV, magnétomètres atomiques, VSM
• Médical/biomédical : applications microfluidiques et instrumentation biologique

Fonctions clés et caractéristiques :

• Plage de fréquence DC à 1,5 MHz avec haute précision et résolution ultra-fine
• Bruit d'entrée très faible (jusqu'à 2,5 nV/√Hz) et large plage de sensibilité (1 nV à 5 Vrms)
• Huit démodulateurs synchrones pour mesures parallèles et réserve dynamique >130 dB
• Oscilloscope 2 voies et analyseur FFT intégrés ; profondeur d'échantillonnage jusqu'à 65 536 et temps d'échantillonnage réglable (65 μs–1 s)
• Régulateurs PID numériques internes doubles et indépendants jusqu'à 4 MSPS, intégrés aux démodulateurs
• Scanner paramétrique pour tracés rapides fréquence/amplitude en modes simple ou cyclique
• Interfaces de communication : RS-232, USB2.0, Ethernet Gigabit, Wi‑Fi et GPIB (IEEE-488.2)

Caractéristiques techniques :

• Voie d'entrée — modes : Tension (SE ou différentielle) ou Courant (SE)
• Sensibilité pleine échelle : 1 nV à 5 Vrms
• Niveaux de plage : 2 mV à 5 V (7 niveaux)
• Couplage d'entrée : DC ou AC
• Impédance d'entrée (tension) : 10 MΩ || 25 pF ; (courant) : 100 Ω ou 1 kΩ
• Mise à la terre blindage d'entrée : mise à la terre ou flottante 10 kΩ
• Réserve dynamique : >130 dB
• Précision de gain : 0,5% typique, 1% max
• Bruit de tension d'entrée : 3,5 nV/√Hz (f ≥ 1 kHz) ; 2,5 nV/√Hz (f ≥ 10 kHz)
• Bruit de courant d'entrée : 20 fA/√Hz (f = 97 Hz)
• ADC (entrée) : 24 bit
• Voie de sortie — plage de fréquence : DC – 1,5 MHz
• Précision de fréquence : 2 ppm + 1 μHz ; résolution : 1 nHz
• Amplitude sinusoïdale (sortie) : 0,1 μVrms à 5 Vrms ; précision 0,5% typique, 2% max ; résolution 0,1 μVrms
• Courant de pilotage : ±80 mA max ; impédance de sortie : 50 Ω
• Offset DC réglable : -5 VDC à 5 VDC
• Sortie synchrone : niveau 3,3 V TTL/CMOS (impédance 50 Ω)
• Fonctions de sortie additionnelles : modulation AM/FM/PM ; DAC : 16 bit, 32 MSPS
• Voies de référence : 2 ; plage : 10 μHz – 1,5 MHz ; formes d'onde : carré ou sinusoïde ; impédance d'entrée : 1 MΩ
• Niveaux de référence : Carré : 3 V < VIH < 5 V, -0,1 V < VIL < 0,5 V ; Sinus : >1 Hz ; 300 mV < Vpp < 10 V
• Phase : résolution 1,0 μdeg ; erreur de phase ±0,5° typ., ±1° max ; dérive thermique < 200 ppm/°C
• Détection d'harmoniques : 1–10000F (nF < 1,5 MHz)
• Temps d'acquisition : référence interne instantanée ; référence externe : 10 ou 100 cycles
• Oscillateurs : 2 ; précision 0,3 ppm ; stabilité thermique 0,5 ppm/°C ; vieillissement <1 ppm/an ; bruit de phase -145 dBc/Hz (@1 kHz)
• Démodulateurs : 8 ; traitement 64 bit
• Constante de temps : 100 ns – 3 ks ; bande passante de mesure : 50 μHz – 1,6 MHz
• Pentes de filtre (dB/oct) : 6, 12, 18, 24, 30, 36, 42, 48 ; filtre synchrone efficace <1000 Hz
• E/S auxiliaires — Entrée AUX : 4 canaux, ±10 V, résolution 0,1 mV, impédance 1 MΩ, ADC 16 bit, 150 kSPS
• Sortie AUX : 4 canaux, ±10 V, résolution 0,1 mV, pilotage ±30 mA max, DAC 16 bit, 500 kSPS
• Interfaces : RS-232 (DB-9), USB 2.0 (480 Mbps), Ethernet RJ45 (1000 Mbps), Wi‑Fi, GPIB (IEEE-488.2)
• Alimentation : 220–240 V AC (100–120 V optionnel) ; consommation 50 W typ., 70 W max ; suppression de bruit secteur : 70 dB @ 1 MHz
• Dimensions : 448 mm × 532 mm × 148 mm ; Poids : 12 kg
• Oscilloscope : 2 voies, entrées sélectionnables (signal, référence, sortie, auxiliaire), triggers multiples, profondeur échantillonnage max 65 536, temps d'échantillonnage 65 μs – 1 s
• PID : PID numérique interne 2 canaux, jusqu'à 4 MSPS, intégré aux mesures lock-in pour contrôle en boucle fermée d'amplitude, phase et fréquence
• Scanner paramétrique : tracé instantané réponse fréquence/amplitude ; modes simple ou cyclique
• FFT : analyse fréquentielle basée sur formes d'onde capturées ; résolution dépendante du taux d'échantillonnage (≈ 1 Hz – 31 kHz)
